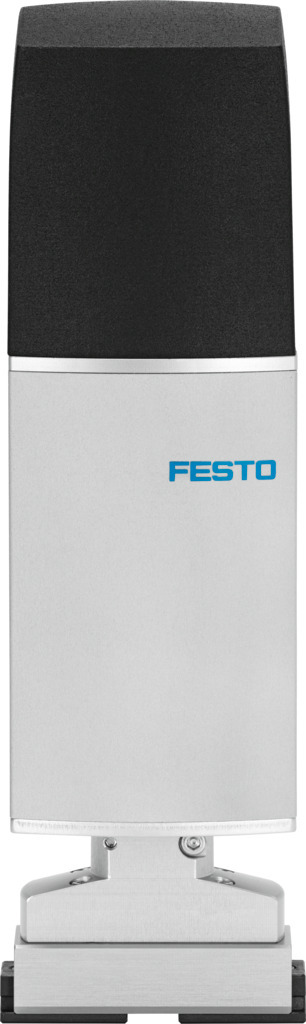

Модуль поворотного захвата

EHMD-40-RE-GE

4788875

Цена: 376 500 ₽

1
Загрузки
Модуль поворотного захвата
Модуль поворотного захвата
Температура окружающей среды °C ... 40 °C
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Регулируемый диапазон хода каждой челюсти захвата мм... 5 мм
Степень защиты СТЕПЕНЬ защиты IP20
Дизайн Электрический привод поворота... Электрический захват
Рабочий цикл 100%
Электрическое соединение 1, схема подключения 00995929
Электрическое подключение 1, тип подключения Штекеры
Электрическое соединение 1, соединительная система Схема подключения F1
Электрическое подключение 1, функция 2 датчика ... 2 двигателя
Электрическое подключение 1, количество соединений/жил 31
Постоянная подача 1,48 мм/ед.
Передаточное число зубчатой передачи 1:1
Функция захвата Параллель
Усилие захвата при номинальном токе 35 Н
Усилие захвата на одну захватную челюсть 7 п... 35 п.
Удерживающий моментный двигатель, вращение 0,3 Нм
Класс защиты изоляции B
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Момент инерции массы 0,009 кгсм2
Момент инерции массы, вращение 0,125 кгсм2
Материальное покрытие Усиленный ПА
Материал корпуса Анодированный кованый алюминиевый сплав
Максимальное потребление тока 60 млн лет
Макс. потребляемый ток при вращении 60 млн лет
Максимальная выходная скорость привода 240 об/мин
Максимальное усилие на зажимной губке Fz статическое 30 Н
Максимальная скорость захвата одной захватной губки 25 мм/с
Макс. скорость самонаведения 0,002 м/с
Максимальная номинальная нагрузка 0,25 кг
Максимальный выходной крутящий момент 0,3 Нм
Максимальная скорость 0,025 м/с
Максимальный крутящий момент на захвате Mx статический 0,7 Нм
Максимальный крутящий момент на захвате Мой статический 1,5 Нм
Максимальный крутящий момент на захвате, Mz статический 0,7 Нм
Режим работы Электрический параллельный захват
Удерживающий момент двигателя 0,043 Нм
Монтажное положение необязательный
Номинальный ток на фазу 0,5 А
Номинальный ток на фазу, обороты 0,9 А
Номинальное рабочее напряжение постоянного тока 24 В
Номинальное рабочее напряжение постоянного тока, частота вращения 5 В
Номинальное напряжение постоянного тока 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание по номинальному току двигателя 0,5 А для привода захвата
Количество захватных губок 2
Режим работы, вращение Гибридный шаговый двигатель
Индуктивность фазной обмотки 4 млн ч
Сопротивление фазной обмотки 5,6 Ом
Определение местоположения Вращение: датчик двигателя... Захват: датчик двигателя
Вес продукта 681 г
Импульсы на оборот 500
Импульсы на оборот, вращение 500
Ссылка Вращение: указатель датчика... Захват: фиксированный стопорный блок
Относительная влажность воздуха 0 - 85% ... Без конденсации
Остаточное усилие захвата в случае отключения питания 10 Н
Теоретический обратный зазор 300 мкм
Угол поворота Бесконечный
Интерфейс датчика положения ротора Каналы RS422 TTL AB + нулевой индекс
Датчик положения ротора Инкрементальный кодер
Датчик положения ротора, принцип измерения с помощью энкодера Оптический
Размер 40
Угол шага полный шаг, поворот 1,8 град
Допуск на угол шага, поворот ±5%
Регулировочный угол для полного шага 1,8 град
Допуск на угол шага ±5%
Температура хранения -20 °C ... 70 °C
Ход каждой губки захвата 5 мм
Тип двигателя Шаговый двигатель
Тип крепления Через прорезь в виде ласточкиного хвоста
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
Фаза индуктивности обмотки, вращение 11 млн ч
Фаза сопротивления обмотки, вращение 5,8 Ом
