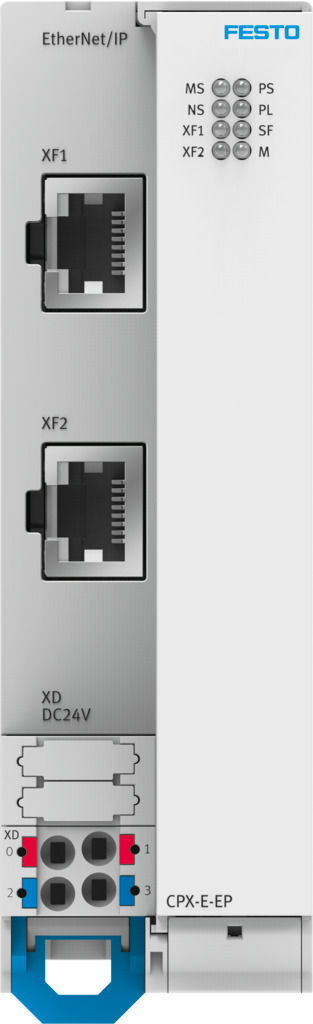

Шинный модуль

CPX-E-EP

4080499

Цена: 53 710 ₽

1
Загрузки
Шинный модуль
Шинный модуль
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E239998
Поддержка конфигурации Файл ЭЦП
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP20
Диагностика с помощью светодиода Принудительный режим ... Модифицировать
Диагностика по шине Обрыв провода ... Короткое замыкание
Размеры (Ш x Д x В) 42,2 мм x 76,5 мм x 125,8 мм
Интерфейс полевой шины, электрическая изоляция да
Интерфейс полевой шины, скорость передачи 100 Мбит/с
Полевая шина, схема подключения 8
Полевая шина, система подключения RJ45
Полевая шина, тип подключения 2x розетка
Полевая шина, протокол ACD (Обнаружение конфликта адресов) ... DLR (Вызов на уровне устройства)
Интерфейс полевой шины Локальная сеть
Интерфейс полевой шины, схема подключения 00995789
Интерфейс полевой шины, функция Входящее/исходящее подключение к шине
Интерфейс полевой шины, максимальный объем адресов для входов 64 байта
Интерфейс полевой шины, максимальный объем адресов для выходов 64 байта
Интерфейс полевой шины, примечание по скорости передачи Ethernet с быстрой коммутацией 100 Мбит/с
Размер сетки 18,9 мм
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 65 мА
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Для
Максимальный объем адреса, входы 64 байта
Максимальная адресная громкость, выходы 64 байта
Максимальное количество модулей 10
Максимальный источник питания 8 А
Параметры модуля Объединение сигналов тревоги по каналам... Диагностика пониженного напряжения
Монтажное положение Вертикальный... Горизонтальный
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Примечание о температуре окружающей среды -5 - 60°C для вертикальной установки
Примечание по вводимым данным 62 байта с диагностическим интерфейсом ввода-вывода... 63 байта с битами состояния
Примечание по материалам Соответствует требованиям RoHS
Примечание о результатах 62 байта с диагностическим интерфейсом ввода-вывода... 64 байта с битами состояния
Допустимые колебания напряжения для электроники/датчиков ± 25%
Устранение сбоев в подаче электроэнергии 20 мс
Источник питания, диаметр проводника 0,2 мм2 ... 1,5 мм2
Источник питания, схема подключения 00995847
Источник питания, тип подключения Клеммная колодка
Источник питания, функция Электроника и датчики
Источник питания, обратите внимание на диаметр проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Источник питания, примечание по типу подключения > 4 А и клеммная колодка UL 2x для источника питания
Источник питания, количество контактов/проводов 4
Вес продукта 145 г
Защита от прямого и непрямого контакта ТАЗ
Относительная влажность воздуха 95 % ... Без конденсации
Защита от обратной полярности Напряжение питания датчика 24 В против напряжения питания датчика 0 В
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Системные параметры Диагностическая память... Безотказное реагирование
Тип крепления С Н-образной направляющей
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
источник питания, система подключения Подпружиненная клемма
