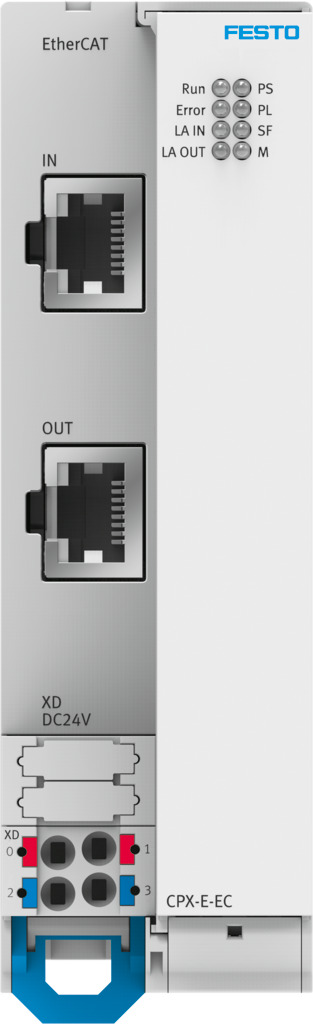

Модуль шины

CPX-E-EC

4080498

Цена: 53 710 ₽

1
Загрузки
Модуль шины
Модуль шины
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E239998
Поддержка конфигурации Файл ESI
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP20
Диагностика с помощью светодиода Ошибка EtherCAT®... ЗАПУСК EtherCAT®
Диагностика по шине Обрыв провода ... Короткое замыкание
Размеры (Ш x Д x В) 42,2 мм x 76,5 мм x 125,8 мм
Интерфейс полевой шины, электрическая изоляция да
Интерфейс полевой шины, скорость передачи 100 Мбит/с
Полевая шина, схема подключения 8
Полевая шина, система подключения RJ45
Полевая шина, тип подключения 2x розетка
Полевая шина, протокол EtherCAT®
Интерфейс полевой шины EtherCAT®
Интерфейс полевой шины, схема подключения 00995789
Интерфейс полевой шины, функция Входящее/исходящее подключение к шине
Интерфейс полевой шины, максимальный объем адресов для входов 64 байта
Интерфейс полевой шины, максимальный объем адресов для выходов 64 байта
Интерфейс полевой шины, примечание по скорости передачи Ethernet с быстрой коммутацией 100 Мбит/с
Размер сетки 18,9 мм
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 64 мА
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Для
Максимальный объем адреса, входы 64 байта
Максимальная адресная громкость, выходы 64 байта
Максимальное количество модулей 10
Максимальный источник питания 8 А
Параметры модуля Объединение сигналов тревоги по каналам... Диагностика пониженного напряжения
Монтажное положение Вертикальный... Горизонтальный
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Примечание о температуре окружающей среды -5 - 60°C для вертикальной установки
Примечание по вводимым данным 62 байта с диагностическим интерфейсом ввода-вывода... 63 байта с битами состояния
Примечание по материалам Соответствует требованиям RoHS
Примечание о результатах 62 байта с диагностическим интерфейсом ввода-вывода... 64 байта с битами состояния
Допустимые колебания напряжения для электроники/датчиков ± 25%
Устранение сбоев в подаче электроэнергии 20 мс
Источник питания, диаметр проводника 0,2 мм2 ... 1,5 мм2
Источник питания, схема подключения 00995847
Источник питания, тип подключения Клеммная колодка
Источник питания, функция Электроника и датчики
Источник питания, обратите внимание на диаметр проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Источник питания, примечание по типу подключения > 4 А и клеммная колодка UL 2x для источника питания
Источник питания, количество контактов/проводов 4
Вес продукта 145 г
Защита от прямого и непрямого контакта ТАЗ
Относительная влажность воздуха 95 % ... Без конденсации
Защита от обратной полярности Напряжение питания датчика 24 В против напряжения питания датчика 0 В
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Системные параметры Диагностическая память... Безотказное реагирование
Тип крепления С Н-образной направляющей
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
источник питания, система подключения Подпружиненная клемма
