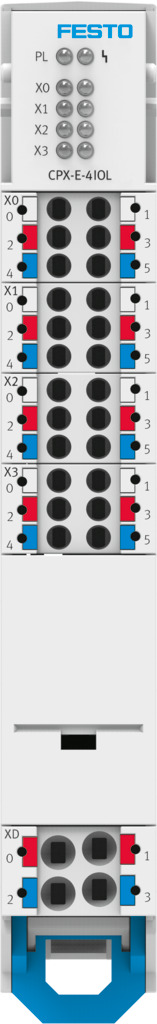

Модуль IO-Link мастера

CPX-E-4IOL

4080495

Цена: 30 690 ₽

1
Загрузки
Модуль IO-Link мастера
Модуль IO-Link мастера
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E239998
Параметры канала Отключите питание привода... Код ошибки устройства
Характеристика выходных сигналов В соответствии с IEC 61131-2, тип 0.5
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP20
Диагностика с помощью светодиода Ошибки в каждом модуле ... Состояние каждого канала
Диагностика по шине Устройство отсутствует/неисправно... Обрыв провода
Размеры (Ш x Д x В) 18,9 x 76,6 x 124,3 мм
Электрическое соединение для IO-Link, поперечное сечение проводника 0,2 мм2 ... 1,5 мм2
Электрическое подключение для IO-Link, схема подключения 00995843
Электрическое подключение для IO-Link, технология подключения Подпружиненная клемма
Электрическое подключение для IO-Link, тип подключения 4x клеммная колодка
Электрическое подключение для IO-Link, указание на поперечное сечение проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Электрическое подключение для IO-Link, количество контактов/проводов 6
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель на канал... Внутренний электронный предохранитель на модуль
Размер сетки 18,9 мм
Подключение к сети ввода-вывода, минимальное время цикла Зависит от минимального поддерживаемого времени цикла работы подключенного устройства IO-Link®
Канал ввода-вывода, количество портов 4
Канал ввода-вывода, класс порта B
Канал ввода-вывода, длина обрабатываемых данных В Может быть параметризован, 8-32 байта
Подключение ввода-вывода, обработка данных по длине Может быть параметризован, 8-32 байта
IO-Link, версия протокола Мастер V 1.1
IO-Link, связь Зеленый светодиод C/Q
IO-Link, режим связи SIO, COM1 (4,8 Кбит/с), COM2 (38,4 Кбит/с), COM3 (230,4 Кбит/с)... Настраивается с помощью программного обеспечения
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 50 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Обычно 15 мА
Изолирующий канал - channel нет
Канал изоляции - внутренняя шина нет
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Для
Максимальная адресная громкость, выходы 1 байт
Максимальный выходной остаточный ток на модуль 4 А
Параметры модуля Диагностика короткого замыкания для питания привода... Отключите питание датчика
Монтажное положение Вертикальный... Горизонтальный
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание о температуре окружающей среды -5 - 60°C для вертикальной установки
Примечание по материалам Соответствует требованиям RoHS
Количество выходов 8
Допустимые колебания напряжения нагрузки ± 25 %
Допустимые колебания напряжения для электроники/датчиков ± 25%
Источник питания, диаметр проводника 0,2 мм2 ... 1,5 мм2
Источник питания, схема подключения 00995847
Источник питания, тип подключения Клеммная колодка
Источник питания, обратите внимание на диаметр проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Источник питания, количество контактов/проводов 4
Вес продукта 96 г
Защита от прямого и непрямого контакта ТАЗ
Протокол Система ввода-вывода®
Относительная влажность воздуха 95 % ... Без конденсации
Защита от обратной полярности Напряжение 24 В при нагрузке 0 В... Напряжение питания датчика 24 В при напряжении питания датчика 0 В
Защита от обратного напряжения, нагрузка Нет
Защита от обратного напряжения, логическая Нет
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Логика переключения выходов PNP (положительное переключение)
Тип крепления С Н-образной направляющей
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
источник питания, система подключения Подпружиненная клемма
