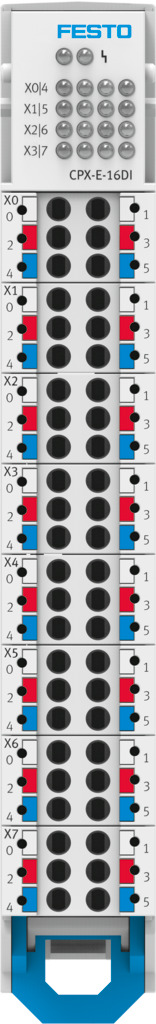

Модуль цифрового ввода

CPX-E-16DI

4080492

Цена: 18 410 ₽

1
Загрузки
Модуль цифрового ввода
Модуль цифрового ввода
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E239998
Параметры канала Расширение диапазона сигналов
Характеристика входных сигналов В соответствии с IEC 61131-2, тип 3
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP20
Диагностика с помощью светодиода Ошибки в каждом модуле ... Состояние каждого канала
Диагностика по шине Короткое замыкание/перегрузка в источнике питания датчика
Размеры (Ш x Д x В) 18,9 x 76,6 x 124,3 мм
Электрическое соединение для ввода, поперечное сечение проводника 0,2 мм2 ... 1,5 мм2
Электрическое подключение для ввода, указание на поперечное сечение проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Вход для электрического подключения, схема подключения 00995843
Вход для электрического подключения, тип подключения 8x клеммная колодка
Электрический соединительный вход, соединительная система Подпружиненная клемма
Вход для электрического подключения, функция Цифровой вход
Вход для электрического подключения, количество соединений/жил 6
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель в каждом модуле
Размер сетки 18,9 мм
Время разборки входных данных 0,1 мс ... 3 мс
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 15 мА
Изолирующий канал - channel нет
Канал изоляции - внутренняя шина нет
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Для
Максимальный объем адреса, входы 2 байта
Максимальная длина кабеля входы длиной 30 м
Максимальный остаточный ток на входах каждого модуля 1.8 А
Параметры модуля Диагностика короткого замыкания для питания датчика... Время отключения входного сигнала
Монтажное положение Вертикальный... Горизонтальный
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Примечание о температуре окружающей среды -5 - 60°C для вертикальной установки
Примечание по материалам Соответствует требованиям RoHS
Количество входов 16
Допустимые колебания напряжения для электроники/датчиков ± 25%
Вес продукта 102 г
Относительная влажность воздуха 95 % ... Без конденсации
Защита от обратной полярности Напряжение питания датчика 24 В против напряжения питания датчика 0 В
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Уровень переключения Сигнал 0: < = 5 В... Сигнал 1: > = 11 В
Логика переключения входов PNP (положительное переключение)... Двухпроводные датчики в соответствии с IEC 61131-2
Тип крепления С Н-образной направляющей
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
