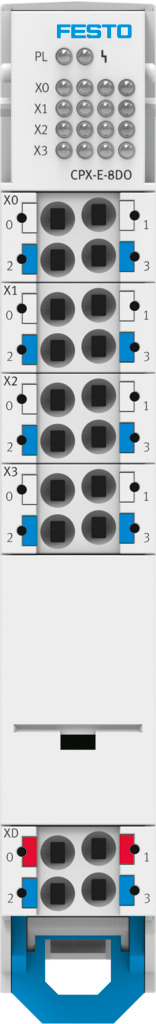

Модуль цифрового вывода

CPX-E-8DO

4080491

Цена: 15 030 ₽

1
Загрузки
Модуль цифрового вывода
Модуль цифрового вывода
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Поведение после окончания перегрузки выходов Автоматического возврата нет (по умолчанию)... Можно настроить параметры (модуль за модулем)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E239998
Параметры канала Силовой канал x
Характеристика выходных сигналов В соответствии с IEC 61131-2, тип 0.5
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP20
Диагностика с помощью светодиода Ошибки на канал... Ошибки на модуль
Диагностика по шине Ошибка модуля... Короткое замыкание/перегрузка на выходе
Размеры (Ш x Д x В) 18,9 x 76,6 x 124,3 мм
Электрическое соединение для выхода, поперечное сечение проводника 0,2 мм2 ... 1,5 мм2
Электрическое подключение к выходу, указание на поперечное сечение проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Электрический соединительный выход, схема подключения 00995846
Выход для электрического подключения, тип подключения 4x клеммная колодка
Электрический соединительный выход, соединительная система Подпружиненная клемма
Выход для электрического подключения, функция Цифровой выход
Выход для электрического подключения, количество соединений/жил 4
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель на канал
Размер сетки 18,9 мм
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Обычно 34 мА
Изолирующий канал - channel нет
Канал изоляции - внутренняя шина да
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Для
Максимальная адресная громкость, выходы 1 байт
Максимальная длина кабеля выходы длиной 30 м
Максимальный выходной остаточный ток на модуль 4 А
Параметры модуля Диагностика короткого замыкания на выходе... Диагностика пониженного напряжения в питающей нагрузке
Монтажное положение Вертикальный... Горизонтальный
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание о температуре окружающей среды -5 - 60°C для вертикальной установки
Примечание по материалам Соответствует требованиям RoHS
Количество выходов 8
Допустимые колебания напряжения нагрузки ± 25 %
Источник питания, диаметр проводника 0,2 мм2 ... 1,5 мм2
Источник питания, схема подключения 00995847
Источник питания, тип подключения Клеммная колодка
Источник питания, обратите внимание на диаметр проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Источник питания, количество контактов/проводов 4
Вес продукта 93 г
Защита от прямого и непрямого контакта ТАЗ
Относительная влажность воздуха 95 % ... Без конденсации
Защита от обратной полярности Нагрузка 24 В против нагрузки 0 В
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Логика переключения выходов PNP (положительное переключение)
Тип крепления С Н-образной направляющей
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
источник питания, система подключения Подпружиненная клемма
