Поворотный рычажный клапан
RW-3-M5
4031Цена: 14 040 ₽
1
Загрузки
| Приводное усилие | 14,5 Н |
| Температура окружающей среды | -10 °C ... 60 °C |
| Дизайн | Седло поршня |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 2 (ATEX) |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Цинк, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Номинальный размер | 2 мм |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [-:-:-] |
| Рабочее давление | -0,95 бар ... 8 бар |
| Пневматическое соединение, порт 1 | М5 |
| Пневматическое соединение, порт 2 | М5 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 80 л/мин |

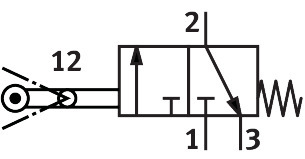

| Символ | 00991099 |
| Тип приведения в действие | Механический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Прямой |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| пневматический рабочий порт | М5 |
-
