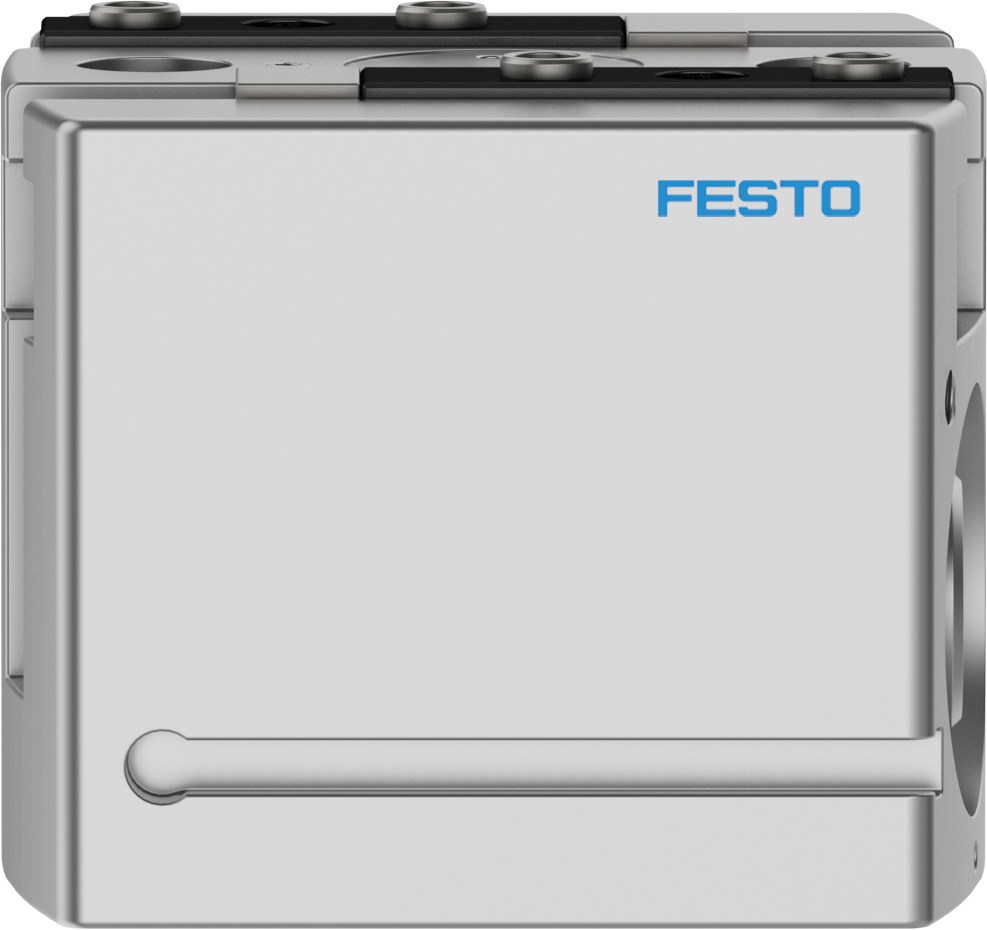

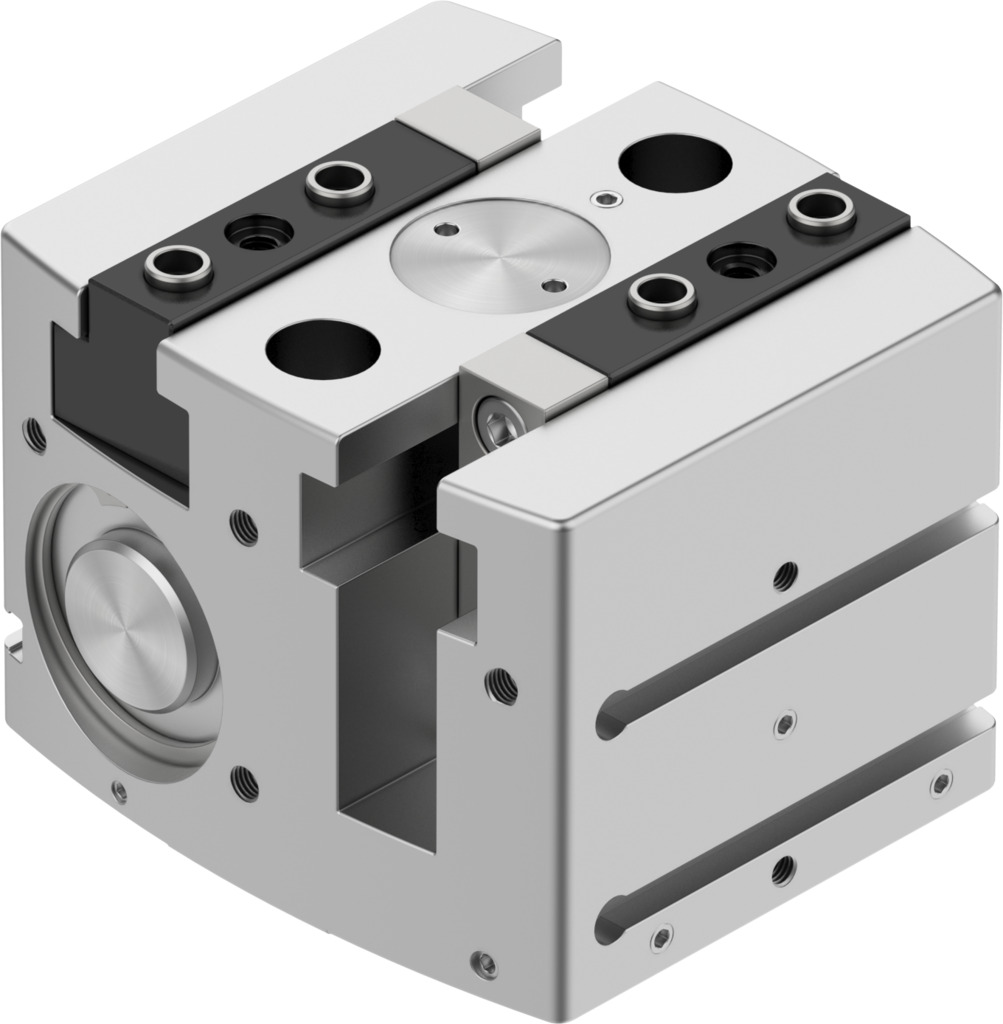

Параллельный захват

HGPL-40-20-A-B

3361487

Цена: 188 220 ₽

Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 608 Н
Определение местоположения С помощью бесконтактного переключателя
Ход каждой губки захвата 20 мм
1
Загрузки
Параллельный захват
Параллельный захват
Параллельный захват
Параллельный захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Дизайн Сдвоенный поршень ... Руководство
Приводная система Пневматический
Резервное усилие захвата Никто
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 608 Н
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 519 Н
Функция захвата Параллель
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Интервал смазывания направляющих компонентов 5 Мой SP
Момент инерции массы 27,6 кгсм2
Губки для захвата материала Закаленная сталь
Материал корпуса Гладкоанодированный кованый алюминиевый сплав
Максимальный угловой зазор между челюстями захвата ax, ay 0,2 град
Максимальное усилие на зажимной губке Fz статическое 2500 Н
Максимальный зазор в зажимной губке Sz 0,05 мм
Максимальная масса на внешний захватный палец 420 г
Максимальная рабочая частота захвата 1 Гц
Максимальная точность замены 0,2 мм
Максимальный крутящий момент на захвате Mx статический 125 Нм
Максимальный крутящий момент на захвате Мой статический 80 Нм
Максимальный крутящий момент на захвате, Mz статический 100 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 180 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 190 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 3 бар ... 8 бар
Пневматическое соединение М5
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 2560 г
Точность повторения, захват 0,03 мм
Вращательно симметричный 0,2 мм
Размер 40
Ход каждой губки захвата 20 мм
Символ 00991894
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 1216 Н
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 1038 Н
Тип крепления Через внутреннюю резьбу и центрирующую втулку... Через сквозное отверстие и центрирующую втулку
