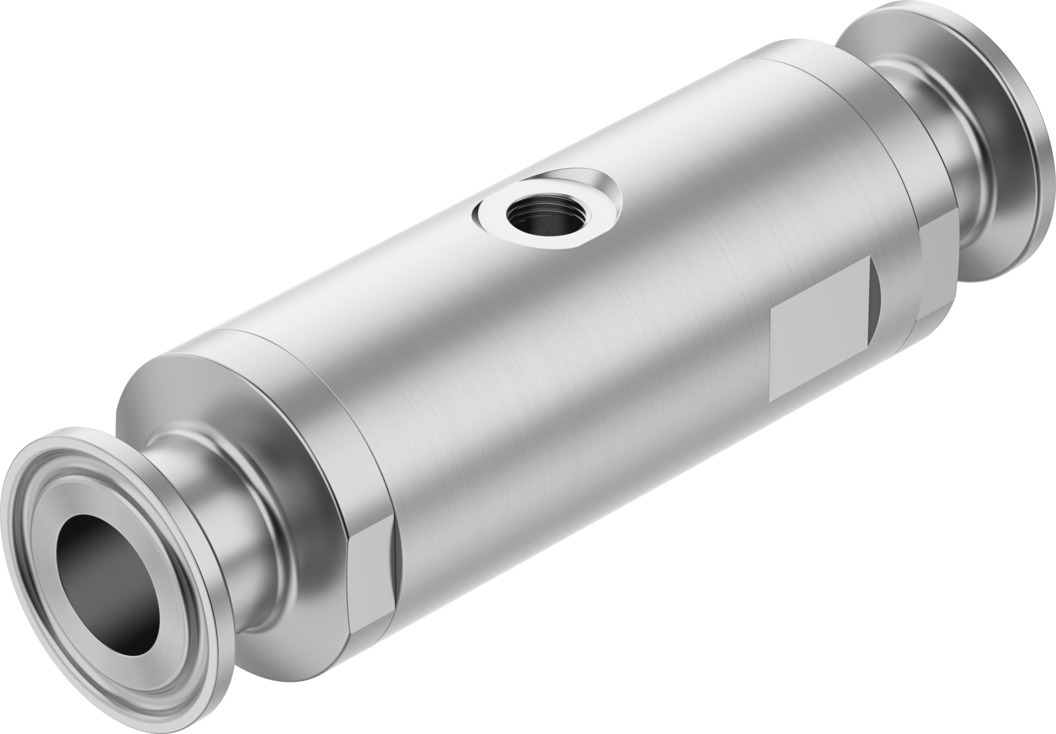

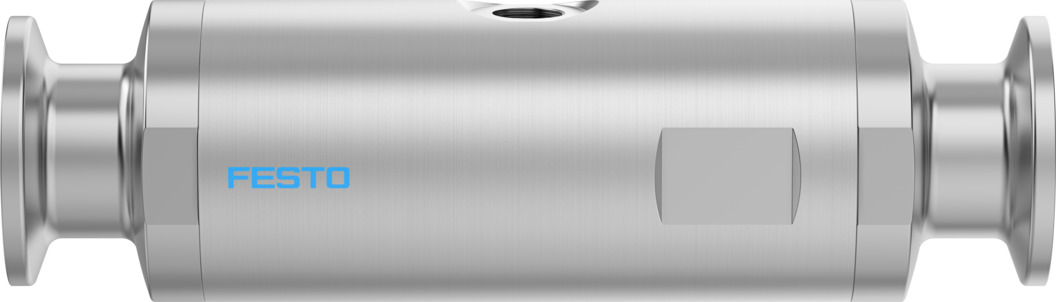

Зажимной клапан

VZQA-C-M22U-15-S5S5-V4V4E-4

3022833

Цена: 34 110 ₽

Технологический клапан подключения Зажим соответствует стандарту DIN 32676 серии A
Дизайн Запорный клапан с пневматическим приводом
Скорость потока, Кв 5 м3/ч
Среднее давление МПа ... 0,4 МПа
Функция клапана 2/2 разомкнутый одиночный соленоид
1
Загрузки
Зажимной клапан
Зажимной клапан
Зажимной клапан
Зажимной клапан
Температура окружающей среды -5 °C ... 60 °C
Вспомогательный пилотный воздушный порт 12 G1/8
Давление разрыва 1,6 МПа
Технологический клапан подключения Зажим соответствует стандарту DIN 32676 серии A
Дизайн Запорный клапан с пневматическим приводом
Перепад давления 0,25 МПа
Направление потока Обратимый
Скорость потока, Кв 5 м3/ч
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материальная чаша ПА6
Материал корпуса Высоколегированная нержавеющая сталь
Материал крышки корпуса Высоколегированная нержавеющая сталь
Номер материала корпуса 1.4404
Уплотнения из материала ФПМ
Запорный элемент из материала ЭПДМ
Максимальная вязкость 4000 мм2/с
Температура среды -5 °C ... 100 °C
Средний Сжатый воздух до ISO 8573-1:2010 [-:-:1] ... Вода
Среднее давление МПа ... 0,4 МПа
Монтажное положение необязательный
Номинальное давление PN 10
Номинальный размер DN 15
Примечание по материалам Соответствует требованиям RoHS
Примечание по среднему давлению Было протестировано использование в диапазоне разрежения до -0,09 МПа на воздухе при комнатной температуре. В зависимости от области применения, возможно, потребуется создать противодавление на стороне управления, чтобы гарантировать поток среды.
Рабочее давление 0,1 МПа ... 0,65 МПа
Давление перегрузки 0,78 МПа
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:1]
Вес продукта 559 г
Принцип герметизации Мягкий
Температура хранения 5 °C ... 20 °C
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Подходит для употребления в пищу Смотрите дополнительную информацию о материалах
Время выключения 250 мс
Время включения 250 мс
Символ 00995245
Тип приведения в действие Пневматический
Тип крепления Встроенная установка
Тип пилотирования Управляемый извне
Тип сброса Устойчивость к восстановлению
Функция клапана 2/2 разомкнутый одиночный соленоид
