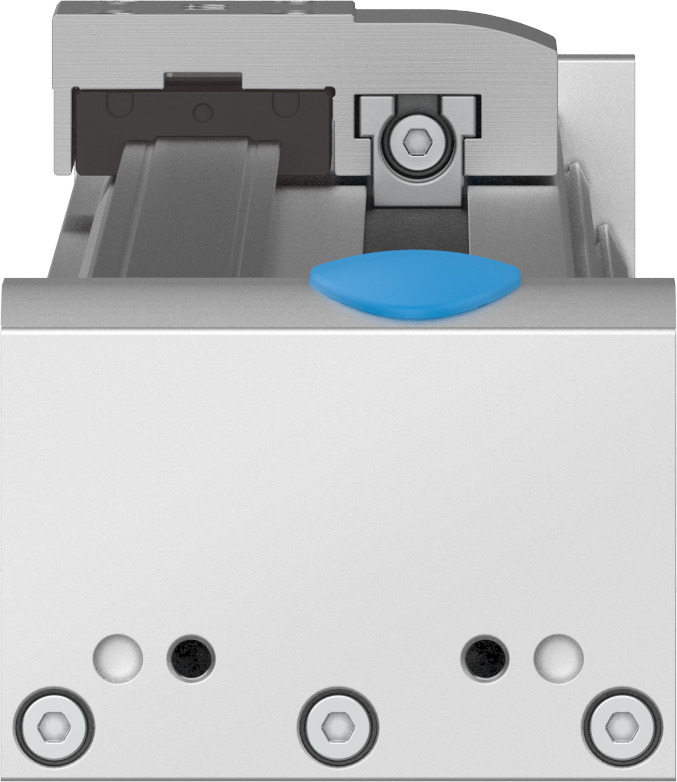

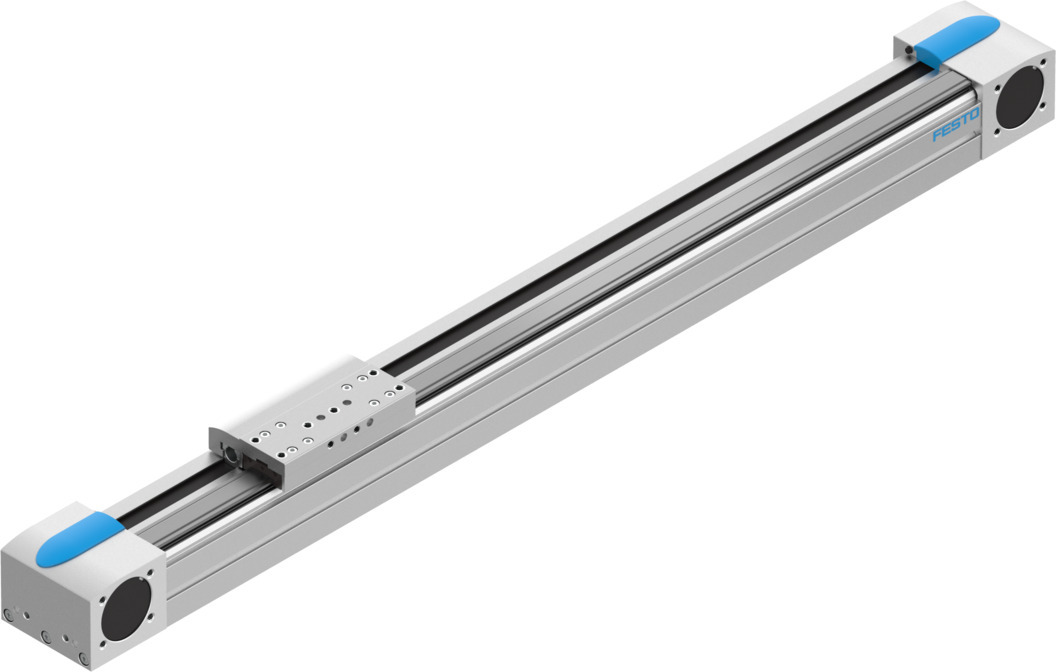

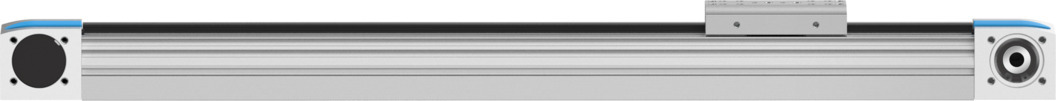

Зубчато-ременная ось

EGC-70-500-TB-KF-0H-GK

3012494

Цена: 138 350 ₽

Максимальное усилие подачи Fx 100 Н
Точность повторения ±0,08 мм
Размер 70
Рабочий ход 500 мм
1
Загрузки
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
2-й момент из области Iy 395000 мм⁴
2-й момент из области Из 577000 мм⁴
Температура окружающей среды -10 °C ... 60 °C
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С зубчатым ремнем
Рабочий цикл 100%
Эффективный диаметр ведущей шестерни 24,83 мм
Постоянная подача 78 мм/дюйм
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 6842 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 6842 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода 0,11 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 1,54 кгсм2
Материальная крышка привода Кованый алюминиевый сплав ... Анодированный
Торцевая крышка из материала Кованый алюминиевый сплав ... Анодированный
Материальный направляющий брус Сталь
Направляющий выступ для материала Сталь
Профиль материала Кованый алюминиевый сплав ... Анодированный
Шкивы из материала Высоколегированная нержавеющая сталь
Скольжение материала Кованый алюминиевый сплав ... Анодированный
Материал зубчатого ремня Полихлоропреновый или нитриловый каучук (NBR) со стеклокордом и нейлоновым покрытием
Зажимной элемент зубчатого ремня из материала Никелированный
Максимальное ускорение 50 м/с2
Максимальное усилие подачи Fx 100 Н
Максимальное усилие Fy 1850 г. н. э.
Максимальное усилие на общей оси 1850 г. н. э.
Максимальное усилие Fz 1850 г. н. э.
Максимальное усилие на общей оси Fz 1850 г. н. э.
Максимальное передаточное сопротивление при работе на холостом ходу 14,5 Н
Максимальный момент Mx 16 Нм
Максимальный момент Mx на общей оси 16 Нм
Максимальный момент Моего 51 Нм
Максимальный момент на моей общей оси 51 Нм
Максимальный момент Mz 51 Нм
Максимальный момент Mz на общей оси 51 Нм
Максимальная скорость 5 м/с
Монтажное положение необязательный
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 58,9 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 188 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 188 Нм
Примечание по материалам Соответствует требованиям RoHS
Контрольный срок службы 5000 км
Точность повторения ±0,08 мм
Размер 70
Запас хода мм
Символ 00991212
Шаг зубчатого ремня 3 мм
Момент инерции крутящей массы It 240000 мм⁴
Тип двигателя Шаговый двигатель ... Серводвигатель
Рабочий ход 500 мм
