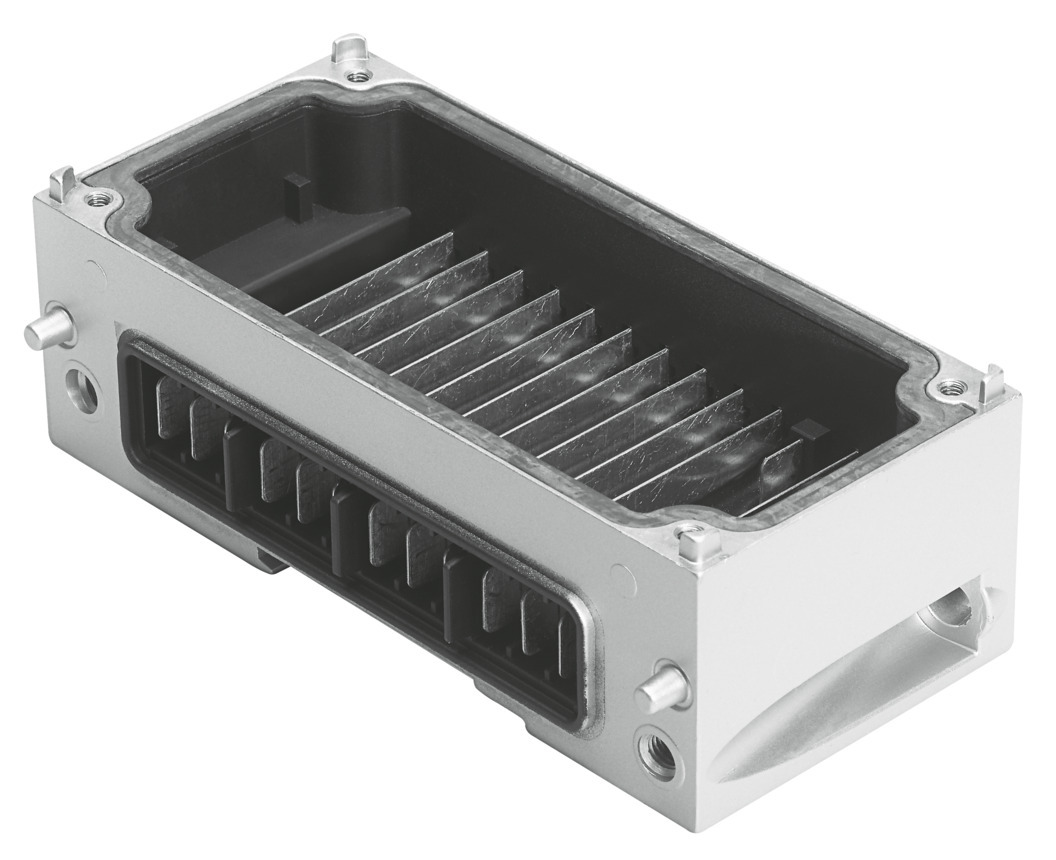

Выходной модуль

CPX-FVDA-P2

1971599

Цена: 61 960 ₽

1
Загрузки
Выходной модуль
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по оборудованию
Орган, выдавший сертификат Немецкая комиссия технического контроля (TÜV) Rhld 01/205/5294.02/23 ... Немецкая комиссия технического контроля (TÜV) Rhld 01/205u/5294.01/23
Класс коррозионной стойкости CRC 1 - Низкое коррозионное воздействие... (при установке)
Степень защиты Зависит от блока коллектора
Диагноз Обрыв провода на каждом канале ... Короткое замыкание/перегрузка на каждом канале
Размеры (Ш x Д x В) (вкл. соединительный блок и технология подключения) ... 50 x 107 x 55 мм
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель на канал
Номинальное рабочее напряжение внутренней потребляемой мощности Обычно 25 мА (источник питания для электроники)... Обычно 65 мА (источник напряжения нагрузки для клапана)
Изолирующий канал - channel нет
Канал изоляции - внутренняя шина Да, с промежуточной подачей воздуха
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Светодиодный дисплей Активирован 1 протокол отказоустойчивого режима ... 1 Групповая диагностика
Грузоподъемность по отношению к FE 400 нФ
Материал корпуса Усиленный ПА... ПК
Максимальный объем адреса, входы 6 байт
Максимальная адресная громкость, выходы 6 байт
Максимальная длина кабеля 200 м
Максимальный источник питания на канал 1,5 А
Максимальное время реакции на команду выключения F_WD_TIME + 23 мс
Максимальный суммарный ток на модуль 5 А
Номинальное рабочее напряжение постоянного тока 24 В
Примечание о температуре окружающей среды Соблюдайте кривую снижения скорости для пневматического интерфейса
Примечание по материалам Соответствует требованиям RoHS
Примечание о результатах 1 внутренний канал для отключения напряжения на клапане ... 2 внешних выхода
Количество выходов 2
Параметризация Диагностический режим... Мониторинг обрыва проводов для каждого канала
Уровень производительности (PL) Безопасное отключение/категория 3, уровень производительности e
Допустимые колебания напряжения -15%/+20%
Вероятность выхода из строя в час (PFH) 1.0Е-9
Вес продукта 50 г
Остаточная пульсация 2 Впп в пределах диапазона напряжений
Уровень целостности системы безопасности (SIL) Безопасное отключение/SIL 3
Функция безопасности Безопасное отключение напряжения питания клапанов
Температура хранения -20 °C ... 70 °C
Логика переключения выходов Переключение P-M
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими правилами для машин
Падение напряжения на канале 0,6 В
