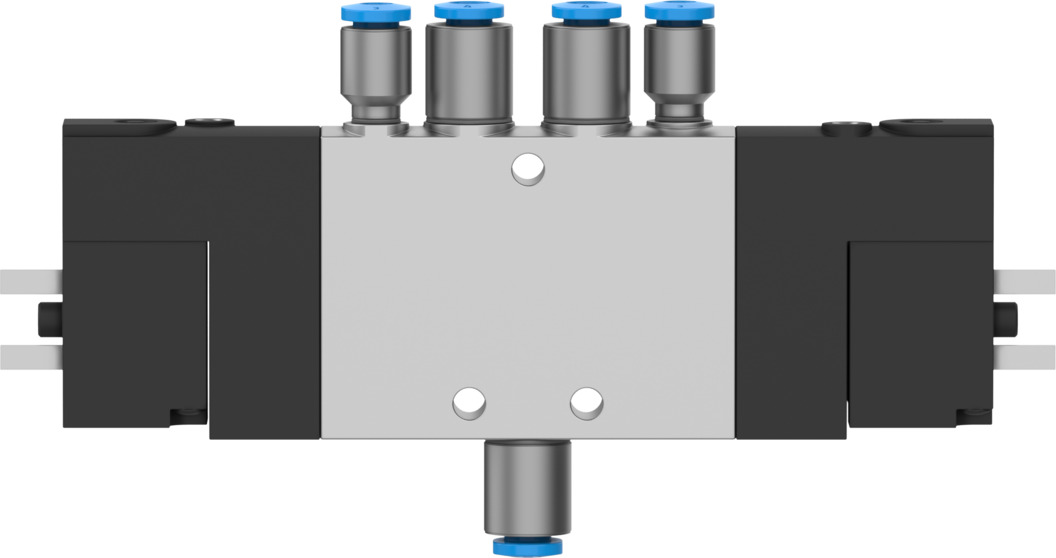

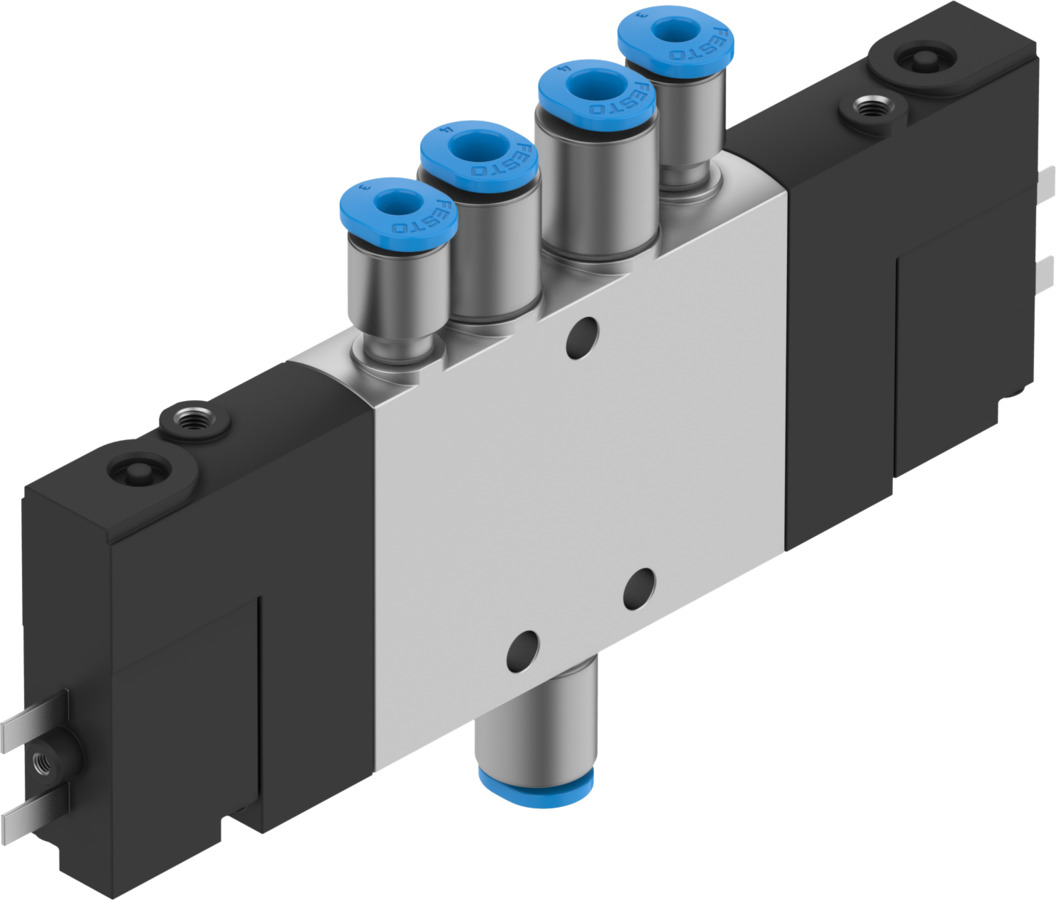

Электромагнитный клапан

CPE10-M1BH-5JS-QS-4

196879

Цена: 21 260 ₽

Пневматическое соединение, порт 1 QS-4
Стандартный номинальный расход (стандартизирован по DIN 1343) 180 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2 бистабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Орган, выдавший сертификат DNV-TAA000032X ... UL MH19482
Данные о характеристиках катушки 24 В постоянного тока: 1,28 Вт
Строительная ширина 10 мм
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты IP65 ... Со штепсельной розеткой
Дизайн Поршневой запорный клапан
Рабочий цикл 100% в сочетании со снижением тока удержания
Электрическое соединение 2-контактный разъем
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Обратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксация с помощью дополнительного устройства... Не фиксируется
Морская классификация Смотрите сертификат
Материал корпуса Алюминий, отлитый под давлением
Уплотнения из материала Нитрильный каучук
Максимальный отрицательный тестовый импульс с 1 сигналом 900 мкс
Максимальный положительный тестовый импульс с сигналом 0 1200 мкс
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 4 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление -0,09 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения -15%/+10%
Пилотный воздушный порт 12 М3
Пилотный воздушный порт 14 М3
Контрольная подача воздуха Внешний
Контрольное выпускное отверстие 82 М3
Контрольное выпускное отверстие 84 М3
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,25 МПа ... 0,8 МПа
Пневматическое соединение, порт 1 QS-4
Пневматическое соединение, порт 2 QS-4
Пневматическое соединение, порт 3 M7
Пневматическое соединение, порт 4 QS-4
Пневматическое соединение, порт 5 M7
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Стандартный номинальный расход (стандартизирован по DIN 1343) 180 л/мин
Изменение времени переключения на обратное 8 мс
Символ 00991016
Тип приведения в действие Электрический
Тип крепления Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Функция клапана 5/2 бистабильный
Код положения клапана Держатель этикетки с надписью
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт QS-4
