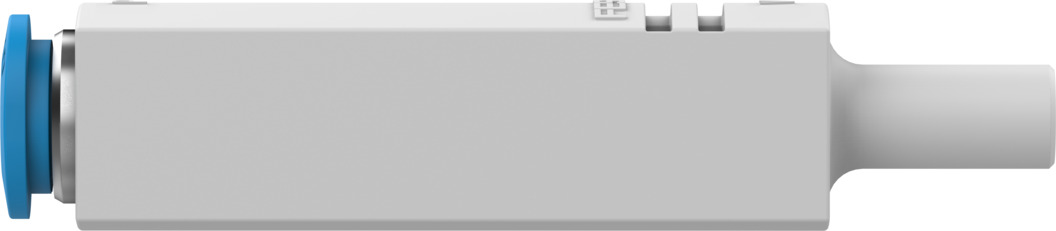

Вакуум-генератор
VN-07-M-I3-PQ2-VT2
193556Цена: 2 200 ₽
| Максимальный расход всасываемого воздуха по отношению к атмосфере | 13,5 л/мин |
| Максимальный вакуум | 86 % |
| Номинальный размер сопла Лаваля | 0,7 мм |
1
Загрузки
| Время подачи воздуха при номинальном рабочем давлении | 2 секунды |
| Температура окружающей среды | °C ... 60 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Прямая форма |
| Характеристика эжектора | Высокий вакуум... Встроенный |
| Размер сетки | 13 мм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Подгонка материала | Латунь... Никелированный |
| Материал корпуса | Усиленный помпоном |
| Насадка для приема материала | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Сопло датчика материала | Кованый алюминиевый сплав |
| Максимальный расход всасываемого воздуха по отношению к атмосфере | 13,5 л/мин |
| Максимальный вакуум | 86 % |
| Температура среды | °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальное рабочее давление | 6 бар |
| Номинальный размер сопла Лаваля | 0,7 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 1 бар ... 8 бар |
| Максимальное рабочее давление скорость всасывания | 7 бар |
| Рабочее давление при макс. вакуум | 5,8 бар |
| Пневматическое соединение, порт 1 | QS-6 |
| Пневматическое соединение, порт 3 | Не проложенный по каналу |
| Вес продукта | 12 г |
| Символ | 00991491 |
| Тип крепления | Встроенная установка |
| Вакуумное соединение | Вставная втулка QS-6 |
-
