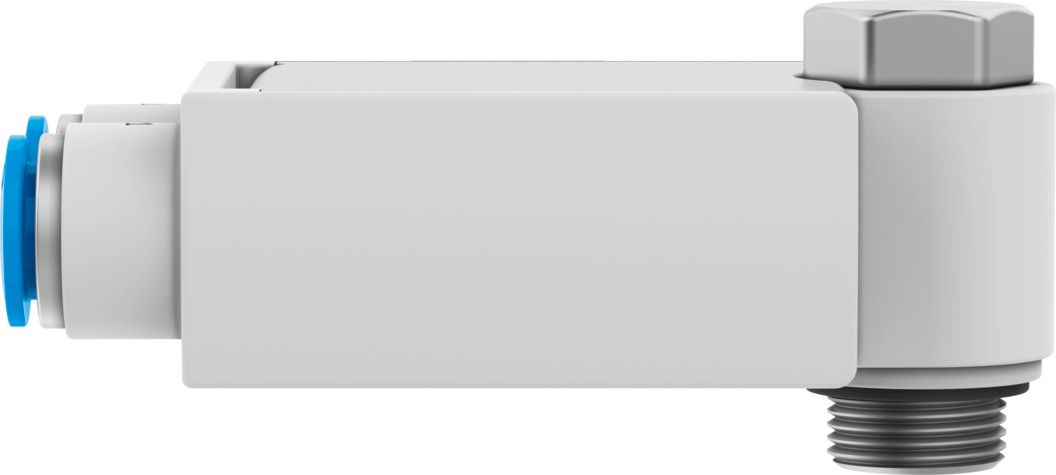

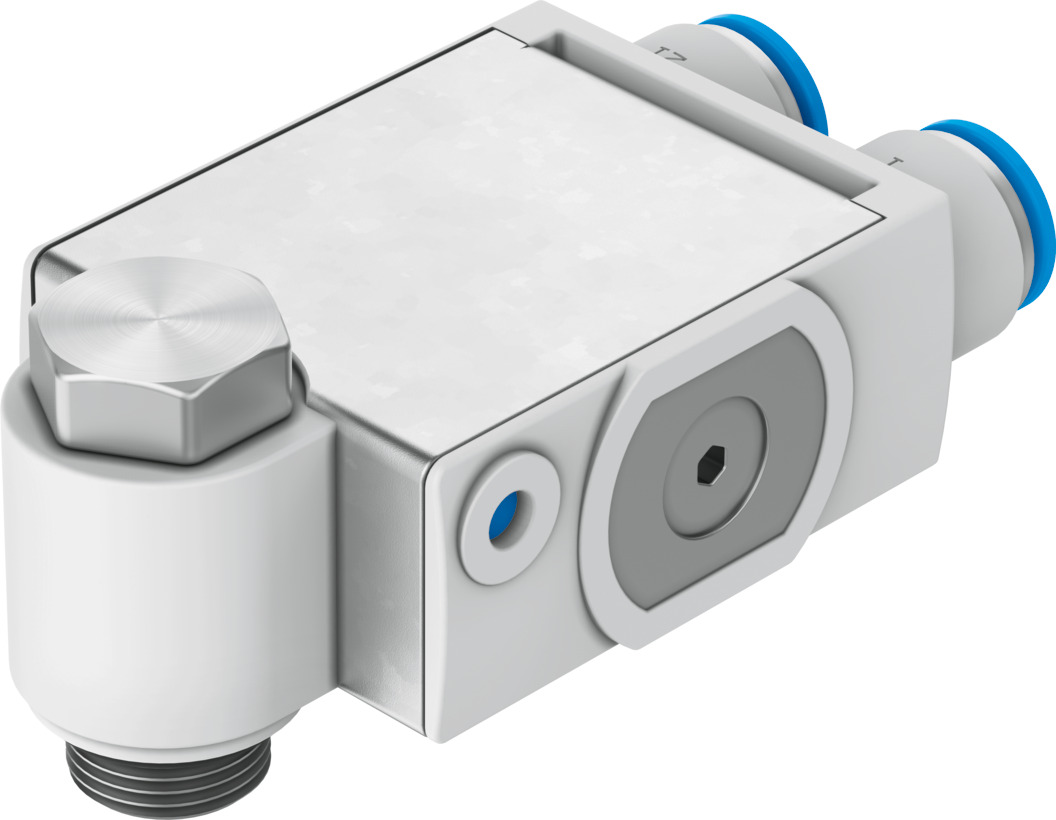

Обратный дроссель

VFOF-LE-BAH-G14-Q8

1927030

Цена: 10 670 ₽

Регулировочный компонент Внутренний шестиугольник
Пневматическое соединение, порт 1 QS-8
Стандартный номинальный расход в заблокированном направлении 310 л/мин.. 540 л/мин
Стандартный номинальный расход в направлении регулирования расхода 590 л/мин
Функция клапана Функция одностороннего регулирования расхода отработанного воздуха
1
Загрузки
Обратный дроссель
Обратный дроссель
Обратный дроссель
Обратный дроссель
Регулировочный компонент Внутренний шестиугольник
Температура окружающей среды -10 °C ... 60 °C
Защита от взрыва Зона 2 (ATEX)... Зона 22 (ATEX)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручная функция выпуска отработавших газов Не фиксирующийся
Регулировочный винт для материала Латунь
Материальное покрытие ПБТ
Материальное покрытие ES-БЫТЬ
Полый болт из материала Кованый алюминиевый сплав
Материал корпуса ПБТ
Фиксирующее кольцо из материала ПОМ
Уплотнения из материала Нитрильный каучук
Материальная втулка Кованый алюминиевый сплав
Температура среды -10 °C ... 60 °C
Монтажное положение необязательный
Номинальный крутящий момент 10 Нм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,02 МПа ... 1 МПа
Рабочее давление, полный диапазон температур 0,02 МПа ... 1 МПа
Допустимый момент срабатывания, регулирующий винт 1 Нм
Пилотный воздушный порт 21 QS-8
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,2 МПа ... 1 МПа
Пневматическое соединение, порт 1 QS-8
Пневматическое соединение, порт 2 G1/4
Вес продукта 73,9 г
Способность к вращению поворот на 360°/непрерывный поворот не допускается
Выбор дополнительных функций Обратный клапан с приводом в действие
Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) 940 л/мин
Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) при срабатывании 830 л/мин ... 1000 л/мин
Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) без включения 840 л/мин ... 1000 л/мин
Стандартный номинальный расход в заблокированном направлении 310 л/мин.. 540 л/мин
Стандартный номинальный расход в направлении регулирования расхода 590 л/мин
Приведенный в действие стандартный номинальный расход в обратном направлении 315 л/мин.. 540 л/мин
Стандартный номинальный расход в обратном направлении без включения 310 л/мин.. 540 л/мин
Время выключения 11 мс
Время включения 8 мс
Символ 00991958
Допуск на номинальный момент затяжки ± 20%
Тип act., продолжение n.-r. func. Пневматический
Тип приведения в действие Инструкция
Тип крепления Ввинчиваемый
Функция клапана Функция одностороннего регулирования расхода отработанного воздуха
