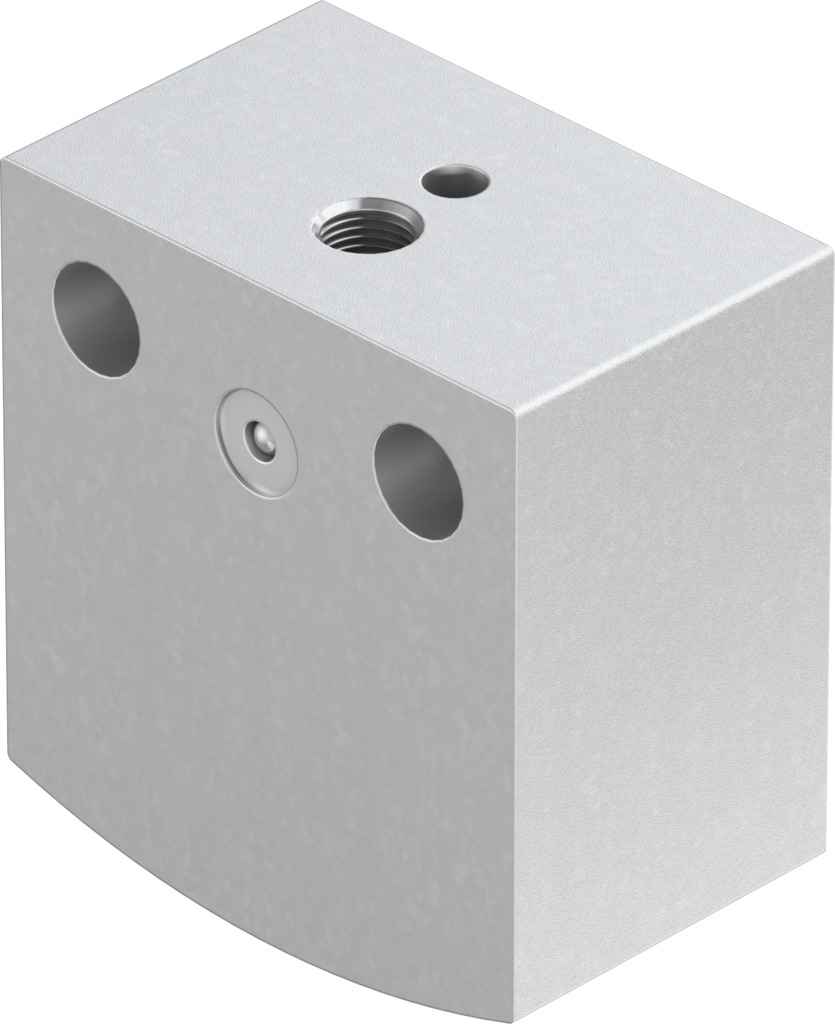

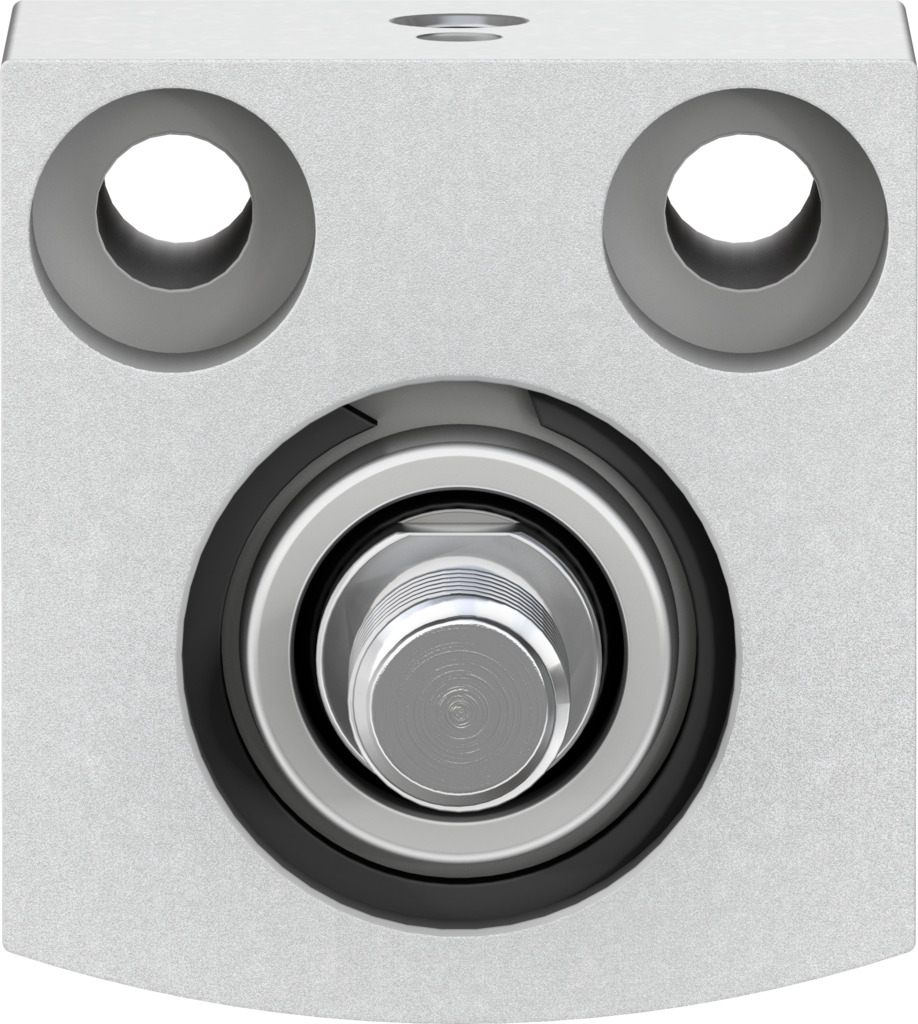

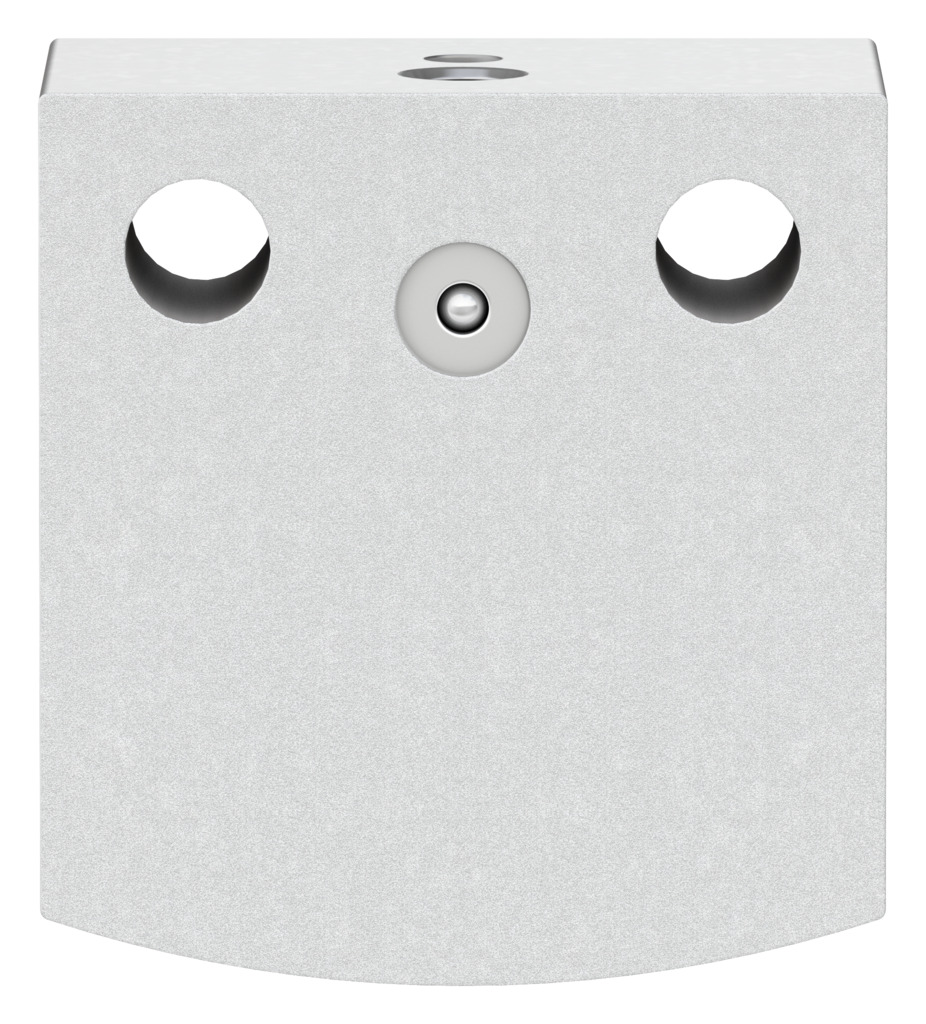

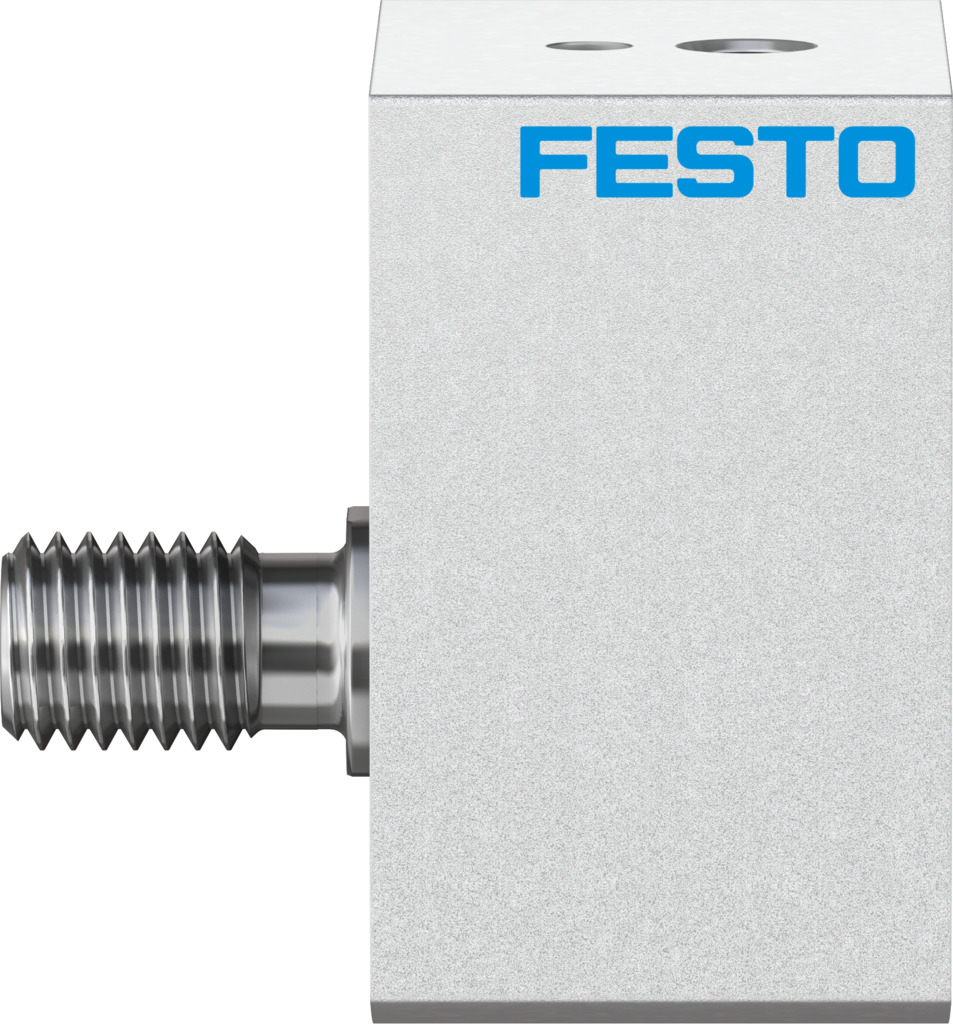

Короткоходовой цилиндр
AEVC-20-5-A-P
188137Цена: 5 530 ₽
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Режим работы | Толкание... Однократного действия |
| Диаметр поршня | 20 мм |
| Инсульт | 5 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 180 Н |
1
| Температура окружающей среды | -20 °C ... 80 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав ... Анодированный |
| Материал корпуса | Кованый алюминиевый сплав ... Анодированный |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнения из материала | NBR ... TPE-U (ПОЛИУРЕТАН) |
| Режим работы | Толкание... Однократного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 14 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,15 МПа ... 1 МПа |
| Диаметр поршня | 20 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | Без |
| Вес продукта | 57 г |
| Усилие возврата пружины при втянутом штоке поршня | 5 Н |
| Инсульт | 5 мм |
| Символ | 00991730 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 180 Н |
| Тип крепления | Либо: ... Со сквозным отверстием |
-
