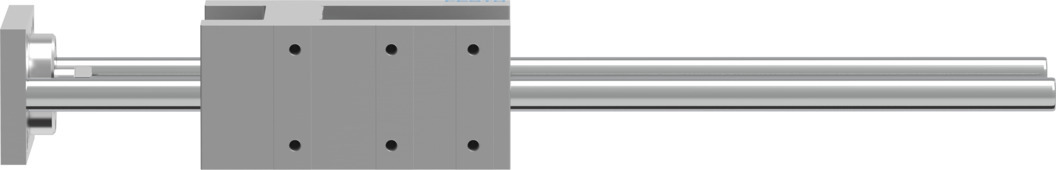

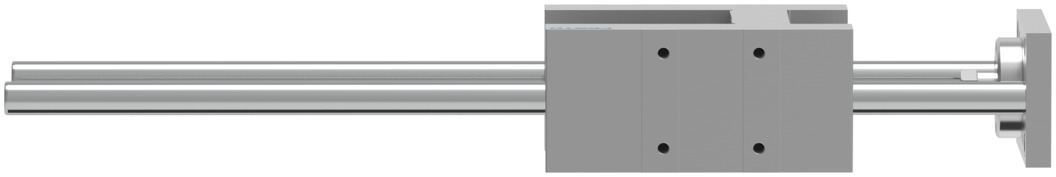

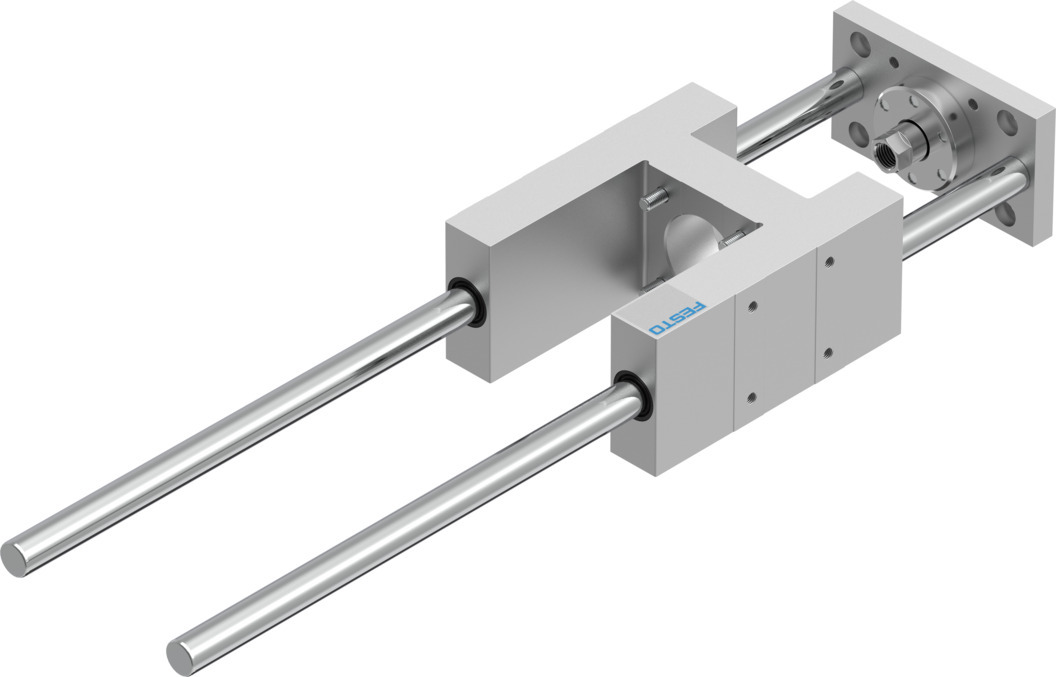

Направляющий блок
EAGF-V2-KF-63-400
1725845Цена: 107 860 ₽
1
Загрузки
| Температура окружающей среды | -20 °C ... 80 °C |
| Центр тяжести, увеличивающий движущуюся массу на 10 мм | 4,1 мм |
| Центр тяжести при ходе 0 мм | 48 мм |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Дизайн | Руководство |
| Сила смещения | 15 Н |
| Руководство | Направляющая шарикоподшипника с рециркуляцией |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Направляющий элемент материала | Закаленная сталь |
| Материал корпуса | Кованый алюминиевый сплав ... Анодированный |
| Пластина из материала хомута | Сталь |
| Максимальное усилие Fy | 1260 Н |
| Максимальное статическое усилие | 1600 Н |
| Максимальное усилие Fz | 1260 Н |
| Максимальное статическое усилие Fz | 1600 Н |
| Максимальный момент Mx | 75 Нм |
| Максимальный момент Моего | 90 Нм |
| Максимальный момент Mz | 90 Нм |
| Максимальный крутящий момент, Мх статический | 95 Нм |
| Максимальный крутящий момент Моего статического | 115 Нм |
| Максимальный крутящий момент, Мз статический | 115 Нм |
| Монтажное положение | необязательный |
| Движущаяся масса | 4525 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Вес продукта | 7485 г |
| Теоретический обратный зазор | мкм |
| Размер | 63 |
| Инсульт | 400 мм |
| Тип крепления | Через внутреннюю резьбу |
-
