Клапан включения/выключения
HEL-3/8-D-MIDI
165079Цена: 12 300 ₽
| Рабочее давление | 0,3 МПа ... 1,6 МПа |
| Пневматическое соединение, порт 1 | G3/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 3200 л/мин |
| Тип приведения в действие | Пневматический |
Загрузки
| Класс чистоты воздуха на выходе | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Температура окружающей среды | -10 °C ... 60 °C |
| Значение C | 16,5 л/сбар |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Поршневой запорный клапан |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Никто |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | 0,3 МПа ... 1,6 МПа |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Вес продукта | 270 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 3200 л/мин |
| Символ | 00991513 |
| Тип приведения в действие | Пневматический |
| Тип крепления | Встроенная установка |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |

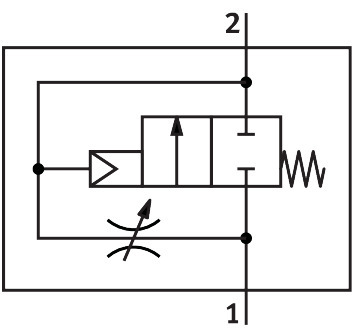

| Функция клапана | 2/2-ходовой, закрытый, моностабильный |
| значение b | 0.39 |
-
