Электромагнитный клапан

JMN1H-5/2-D-1-S-C

159689

Цена: 14 830 ₽

Пневматическое соединение, порт 1 Размер подосновы от 1 до ISO 5599-1
Стандартный номинальный расход (стандартизирован по DIN 1343) 1200 л/мин
Тип приведения в действие Электрический

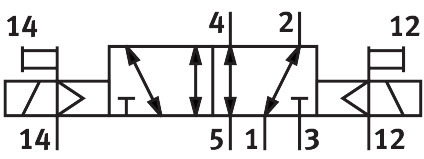

Функция клапана 5/2 бистабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Орган, выдавший сертификат DNV-TAA000032X - ИДЕНТИФИКАЦИОННЫЙ номер
Данные о характеристиках катушки Смотрите электромагнитную катушку, которая заказывается отдельно
Соответствует стандарту Стандарт ISO 5599-1
Строительная ширина 42 мм
Степень защиты Степень защиты IP65
Дизайн Поршневой запорный клапан
Электрическое соединение Через катушку N1, заказываемую отдельно
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Обратимый
Размер сетки 43 мм
Код ISO 169
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксация с помощью дополнительного устройства... Не фиксируется
Морская классификация Смотрите сертификат
Материал корпуса Алюминий, отлитый под давлением
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 4600 мкс
Максимальный положительный тестовый импульс с сигналом 0 3700 мкс
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 8 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление -0,09 МПа ... 1,6 МПа
Рабочее напряжение Через электромагнитную катушку, заказывается отдельно
Пилотный воздушный порт 12 Размер подосновы от 1 до ISO 5599-1
Пилотный воздушный порт 14 Размер подосновы от 1 до ISO 5599-1
Контрольная подача воздуха Внешний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 2 бар ... 10 бар
Пневматическое соединение, порт 1 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 2 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 3 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 4 Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 5 Размер подосновы от 1 до ISO 5599-1
Вес продукта 610 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Уровень звукового давления 85 дБ(А)
Стандартный номинальный расход (стандартизирован по DIN 1343) 1200 л/мин
Изменение времени переключения на обратное 18 мс
Символ 00991067
Тип приведения в действие Электрический
Тип крепления На подоснове... Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Функция клапана 5/2 бистабильный
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт Размер подосновы от 1 до ISO 5599-1 ... G1/4
