Ручной золотниковый клапан
VBOH-32-G12
1587988Цена: 6 810 ₽
| Размер сетки | 45 мм |
| Рабочее давление | -0,095 МПа ... 1,2 МПа |
| Пневматическое соединение, порт 1 | G1/2 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 3420 л/мин |
| Функция клапана | двойной соленоид 3/2 |
1
| Приводное усилие | 37 Н |
| Температура окружающей среды | -10 °C ... 80 °C |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Запорный клапан |
| Размер сетки | 45 мм |
| Инструкция по применению | Пожалуйста, ввинчивайте фитинги только с цилиндрической резьбой. Установка конической резьбы может повредить корпус и привести к зажиму или неисправности втулки. |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Резьбовая пробка из материала | Анодированный кованый алюминиевый сплав |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -10 °C ... 80 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 12,1 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,095 МПа ... 1,2 МПа |
| Пневматическое соединение, порт 1 | G1/2 |
| Пневматическое соединение, порт 2 | G1/2 |
| Вес продукта | 90 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 3420 л/мин |

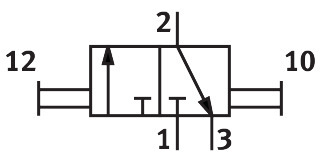

| Символ | 00991286 |
| Тип приведения в действие | Инструкция |
| Тип крепления | Встроенная установка ... Ввинчиваемый |
| Тип пилотирования | Прямой |
| Функция клапана | двойной соленоид 3/2 |
-
