Пневматический клапан
VL-5-3/8-B
14952Цена: 24 880 ₽
| Пневматическое соединение, порт 1 | G3/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 2000 л/мин |
| Тип приведения в действие | Пневматический |
| Функция клапана | 5/2-позиционный, моностабильный |
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Строительная ширина | 40 мм |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Поршневой запорный клапан |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Обратимый |
| Размер сетки | 41 мм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Никто |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная частота переключения | 3 Гц |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 12 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,09 МПа ... 1 МПа |
| Пилотный воздушный порт 14 | G1/8 |
| Контрольная подача воздуха | Внешний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,25 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Пневматическое соединение, порт 3 | G3/8 |
| Пневматическое соединение, порт 4 | G3/8 |
| Пневматическое соединение, порт 5 | G3/8 |
| Вес продукта | 570 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 2000 л/мин |
| Температура хранения | -40 °C ... 60 °C |
| Время выключения | 16 мс |
| Время включения | 4 мс |

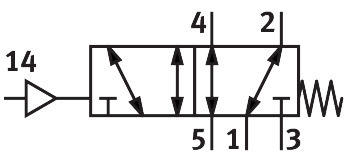

| Символ | 00991029 |
| Тип приведения в действие | Пневматический |
| Тип крепления | Либо: ... На направляющей |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | 5/2-позиционный, моностабильный |
| круг | Перекрытие |
| пневматический рабочий порт | G3/8 |
-
