- Модуль промежуточного положения

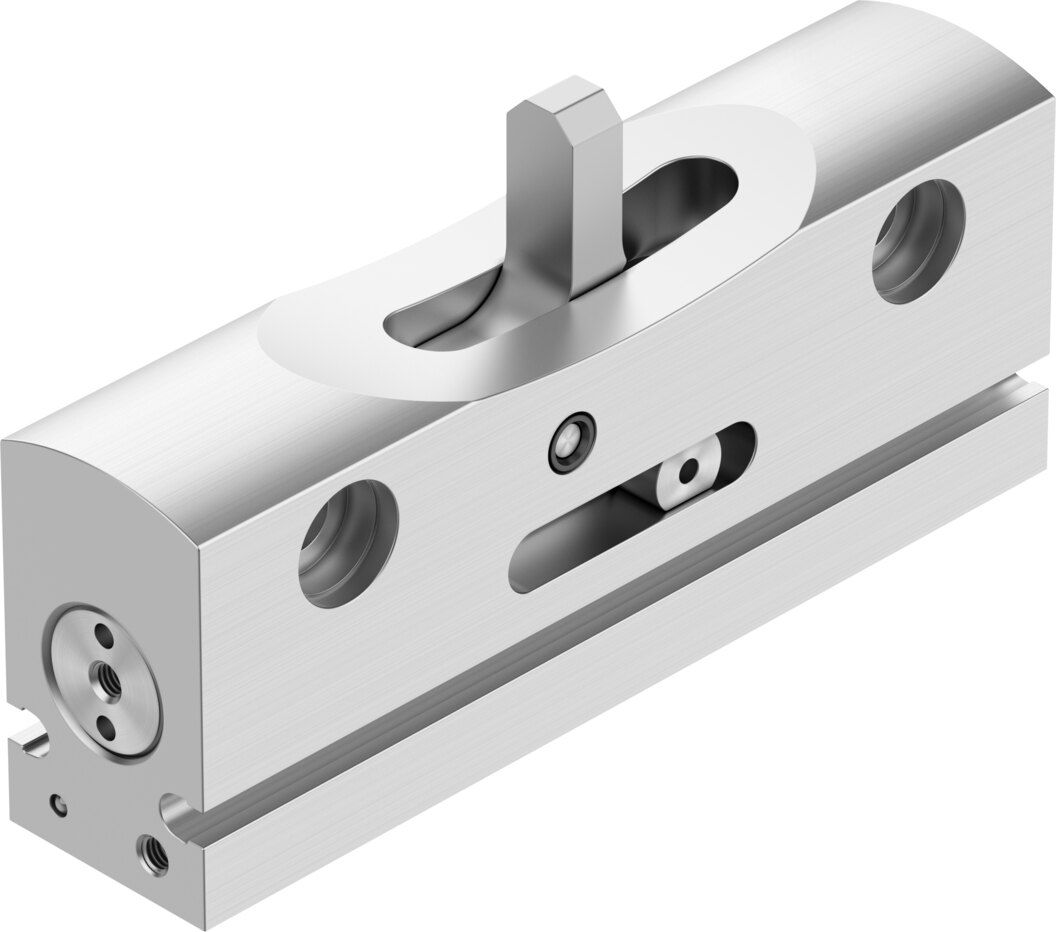

Модуль промежуточного положения
DADM-EP-G6-16
1478121Цена: 46 080 ₽
1
Загрузки
| Температура окружающей среды | °C ... 60 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Принудительная последовательность движений, управляемая пилотом |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Кованый алюминиевый сплав |
| Материальный рычаг | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | мог |
| Максимальная скорость удара | 0,8 м/с |
| Максимальное усилие остановки | 1100 Н |
| Максимальное время поворота | 150 мс |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | 3 бар ... 6 бар |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 340 г |
| Точность повторения | ±0,02 мм |
| Размер | 16 |

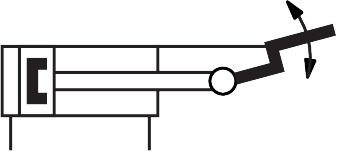

| Символ | 00991270 |
| Тип крепления | Через сквозное отверстие и центрирующую втулку |
-
