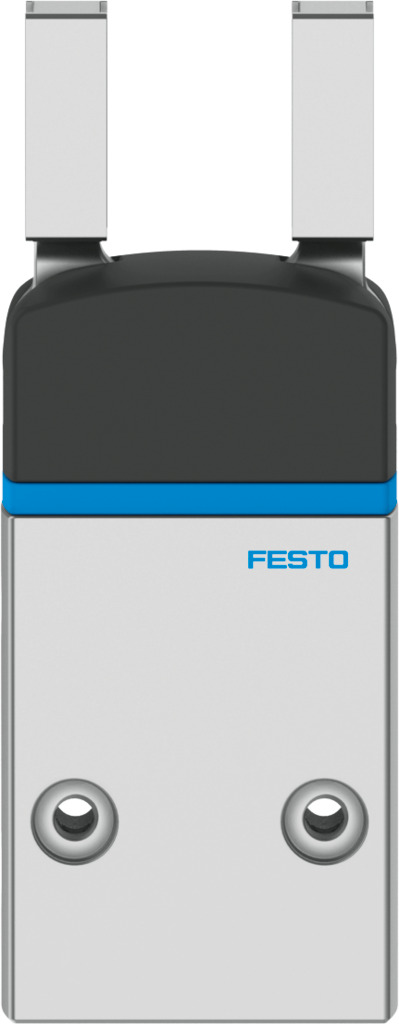

Радиальный захват

DHRS-10-A

1310159

Цена: 42 820 ₽

Максимальный угол раскрытия 180 град
Определение местоположения Через датчик Холла
Общий крутящий момент захвата при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 15 Нсм
Общий крутящий момент при захвате составляет 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), при открывании 21 Нсм
1
Загрузки
Радиальный захват
Радиальный захват
Радиальный захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Принудительная последовательность движений, управляемая пилотом
Функция захвата Радиальный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Момент инерции массы 0,03 кгсм2
Материал крышки колпачка Для
Губки для захвата материала Высоколегированная сталь
Материал корпуса Твердый анодированный кованый алюминиевый сплав
Максимальное усилие на зажимной губке Fz статическое 30 Н
Максимальный угол раскрытия 180 град
Максимальная рабочая частота захвата 4 Гц
Максимальная точность замены 0,2 мм
Максимальный крутящий момент на захвате Mx статический 0,8 Нм
Максимальный крутящий момент на захвате Мой статический 0,8 Нм
Максимальный крутящий момент на захвате, Mz статический 0,8 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 91 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 35 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 2 бар ... 8 бар
Пневматическое соединение М3
Определение местоположения Через датчик Холла
Вес продукта 44 г
Точность повторения, захват 0,1 мм
Вращательно симметричный 0,2 мм
Размер 10
Пригодность для производства литий-ионных аккумуляторов Металлы, содержащие более 5% меди по массе, не допускаются к использованию. Исключение составляют печатные платы, кабели, электрические штекерные разъемы и катушки
Символ 00991894
Общий крутящий момент захвата при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 15 Нсм
Общий крутящий момент при захвате составляет 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), при открывании 21 Нсм
Тип крепления Либо: ... С помощью внутренней резьбы и центрирующей втулки
