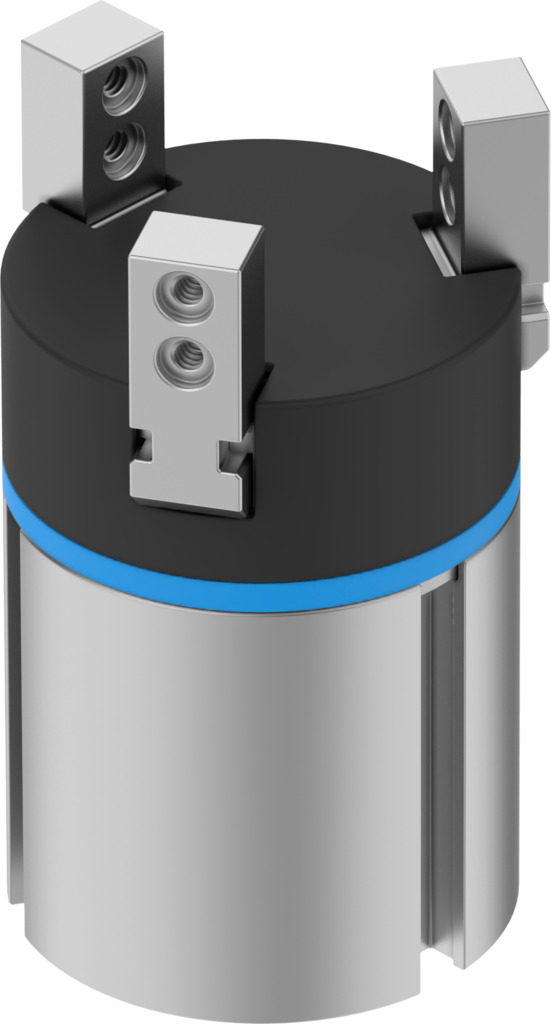

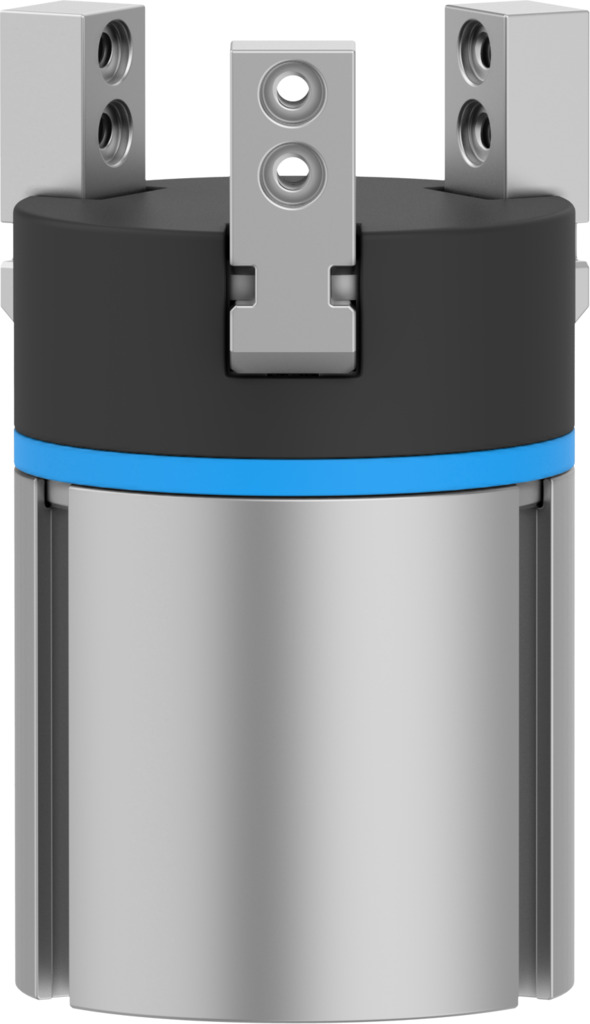

Трехточечный захват

DHDS-32-A

1259493

Цена: 75 720 ₽

Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 115 Н
Определение местоположения С помощью бесконтактного переключателя
Ход каждой губки захвата 3,9 мм
1
Загрузки
Трехточечный захват
Трехточечный захват
Трехточечный захват
Трехточечный захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Рычаг... Принудительная последовательность движений, управляемая пилотом
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 115 Н
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 135 Н
Функция захвата 3-точечный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Интервал смазывания направляющих компонентов 10 Мой SP
Момент инерции массы 0,79 кгсм2
Материал крышки колпачка Для
Губки для захвата материала Высоколегированная нержавеющая сталь
Материал корпуса Твердый анодированный кованый алюминиевый сплав
Максимальный угловой зазор между челюстями захвата ax, ay 0,2 град
Максимальное усилие на зажимной губке Fz статическое 150 Н
Максимальный зазор в зажимной губке Sz 0,02 мм
Максимальная масса на внешний захватный палец 150 г
Максимальная рабочая частота захвата 4 Гц
Максимальная точность замены 0,2 мм
Максимальный крутящий момент на захвате Mx статический 9 Нм
Максимальный крутящий момент на захвате Мой статический 9 Нм
Максимальный крутящий момент на захвате, Mz статический 9 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 51 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 44 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 3
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 2 бар ... 8 бар
Пневматическое соединение М5
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 276 г
Точность повторения, захват 0,04 мм
Вращательно симметричный 0,2 мм
Размер 32
Ход каждой губки захвата 3,9 мм
Пригодность для производства литий-ионных аккумуляторов Металлы, содержащие более 5% меди по массе, не допускаются к использованию. Исключение составляют печатные платы, кабели, электрические штекерные разъемы и катушки
Символ 00991894
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 345 Н
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 405 Н
Тип крепления С помощью внутренней резьбы и штифта-дюбеля
