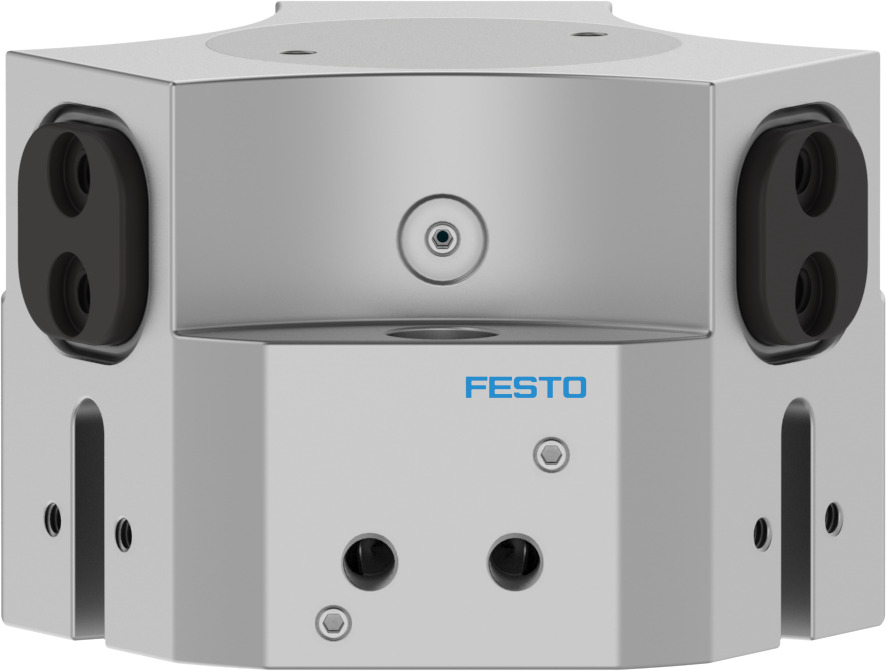

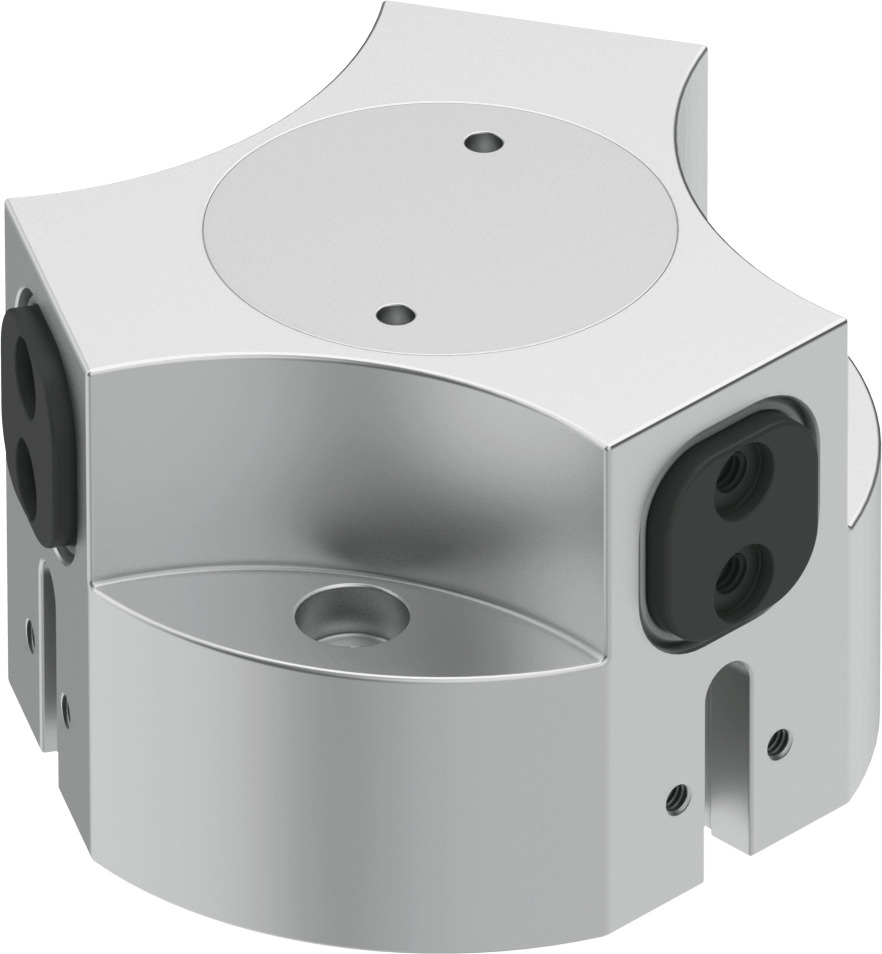

Трехточечный захват

HGDD-40-A

1163040

Цена: 119 500 ₽

Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 200 Н
Определение местоположения С помощью бесконтактного переключателя
Ход каждой губки захвата 6 мм
1
Загрузки
Трехточечный захват
Трехточечный захват
Трехточечный захват
Трехточечный захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Клиновидный привод... Принудительная последовательность движений, управляемая пилотом
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 200 Н
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 216 Н
Функция захвата 3-точечный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Интервал смазывания направляющих компонентов 5 Мой SP
Момент инерции массы 3,331 кгсм2
Материал крышки колпачка Высоколегированная нержавеющая сталь
Губки для захвата материала Закаленная сталь
Материал корпуса Гладкоанодированный кованый алюминиевый сплав
Максимальный угловой зазор между челюстями захвата ax, ay 0,1 град
Максимальное усилие на зажимной губке Fz статическое 700 Н
Максимальный зазор в зажимной губке Sz 0,05 мм
Максимальная масса на внешний захватный палец 130 г
Максимальная рабочая частота захвата 4 Гц
Максимальная точность замены 0,2 мм
Максимальный крутящий момент на захвате Mx статический 25 Нм
Максимальный крутящий момент на захвате Мой статический 18 Нм
Максимальный крутящий момент на захвате, Mz статический 20 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 106 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 78 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 3
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 3 бар ... 8 бар
Рабочее давление заблокированного воздуха бар ... 0,5 бар
Пневматическое соединение М5
Пневматическое соединение с заблокированным воздухом М3
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 599 г
Точность повторения, захват 0,03 мм
Вращательно симметричный 0,2 мм
Размер 40
Ход каждой губки захвата 6 мм
Символ 00991894
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 600 Н
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) 648 Н
Тип крепления Либо: ... С помощью сквозного отверстия и штифта
