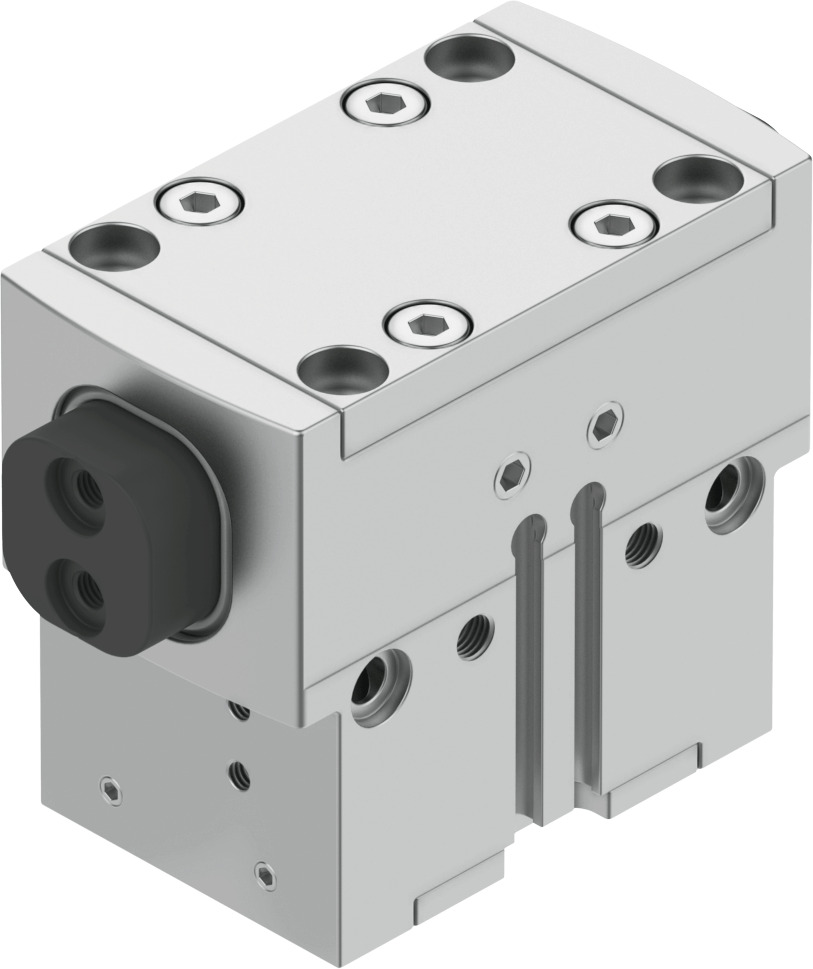

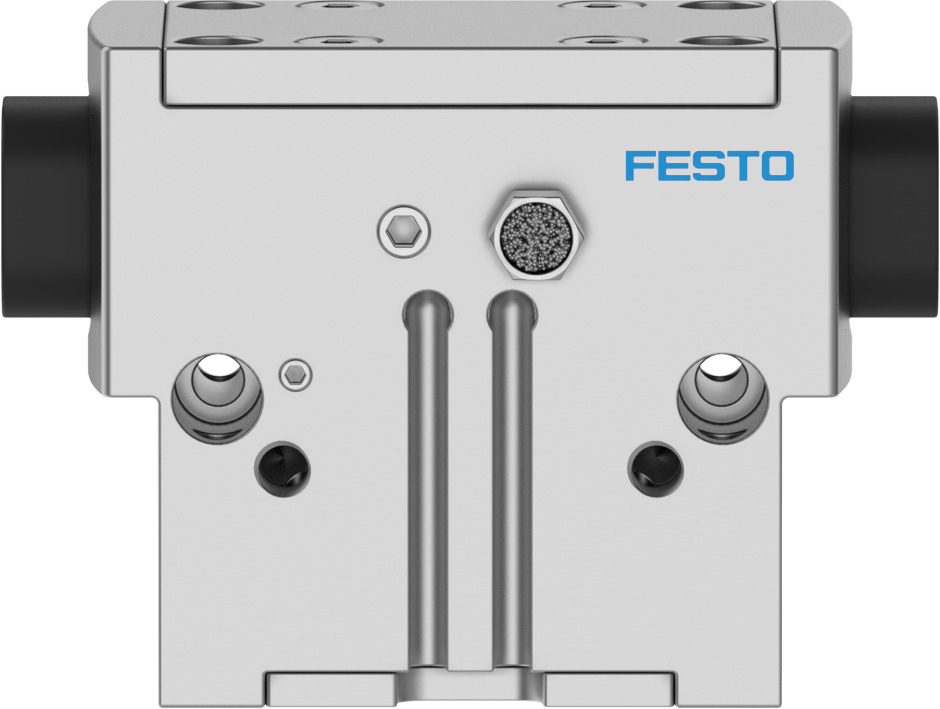

Параллельный захват

HGPD-25-A-G1

1132943

Цена: по запросу

Резервное усилие захвата Во время открытия
Определение местоположения С помощью бесконтактного переключателя
Ход каждой губки захвата 6 мм
1
Загрузки
Параллельный захват
Параллельный захват
Параллельный захват
Параллельный захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Клиновидный привод... Принудительная последовательность движений, управляемая пилотом
Приводная система Пневматический
Резервное усилие захвата Во время открытия
Функция захвата Параллель
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Интервал смазывания направляющих компонентов 5 Мой SP
Момент инерции массы 1,72 кгсм2
Материал крышки колпачка Высоколегированная нержавеющая сталь
Губки для захвата материала Закаленная сталь
Материал корпуса Анодированный алюминий
Максимальный угловой зазор между челюстями захвата ax, ay 0,1 град
Максимальный зазор в зажимной губке Sz 0,02 мм
Максимальная масса на внешний захватный палец 138 г
Максимальная рабочая частота захвата 3 Гц
Максимальная точность замены 0,2 мм
Максимальный крутящий момент на захвате Mx статический 30 Нм
Максимальный крутящий момент на захвате Мой статический 25 Нм
Максимальный крутящий момент на захвате, Mz статический 15 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 51 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 24 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 4 бар ... 8 бар
Рабочее давление заблокированного воздуха бар ... 0,5 бар
Пневматическое соединение М5
Пневматическое соединение с заблокированным воздухом М5
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 361 г
Точность повторения, захват 0,04 мм
Вращательно симметричный 0,2 мм
Размер 25
Ход каждой губки захвата 6 мм
Символ 00995947
Тип крепления Либо: ... С помощью внутренней резьбы и центрирующей втулки
